在組裝電腦時，最關鍵但也最容易讓人混淆的步驟之一，就是電源供應器（PSU）的連接。

電源供應器是整台電腦的核心，負責為主機板、CPU、顯示卡、風扇與儲存裝置等各個零組件供電。

本篇教學將以 darkFlash PMT 系列電源供應器為範例，帶你了解每一條線的用途與正確安裝方式。

1. 24Pin 主電源線（ATX Main Connector）

2. CPU 4+4Pin 電源線 – 供電給處理器

3. SATA 電源線 – 儲存裝置與周邊供電

例如：SSD / HDD、ARG 控制器或風扇集線器、一體式水冷幫浦

 將扁平 L 型 SATA 接頭插入裝置側邊電源孔位。

 提供 12V 電力給其他設備，例如風扇、LED 燈條或風扇集線器。

如果你的配件需要使用大4Pin 接頭，請將它們連接到 PMT 電源供應器上的

若你的系統沒有使用相關裝置，這條線則不用安裝。

電源接頭專為顯示卡供電設計。現代高階顯示卡耗電量較高，通常需要多組電源接頭才能穩定運作。

將電源供應器上標示「PCIe / VGA」的 6+2Pin 電源線接入顯示卡電源孔。

高階 GPU：3 組 8Pin 或 12V-2×6（16Pin）

6. 12V-2×6（16Pin）新一代顯卡電源線

最新一代 GPU 採用的接頭（或稱 12VHPWR），單一線材最高可提供 600W 電力。

將 16Pin 接頭插入顯卡電源孔，聽到「喀」一聲代表已牢固插入。

正確連接電源供應器不僅影響電腦效能，更關乎系統穩定與安全，

當你熟悉每條線的用途與安裝方式後，組裝電腦將變得更輕鬆，還能從中獲得成就感，

記得注意檢查每個細節，確保安裝時每一次「喀」聲，讓電供與接線更加穩固，

選擇 darkFlash PMT 系列電源供應器，讓你的電腦運作更穩定、更高效。





在組裝電腦時，最關鍵但也最容易讓人混淆的步驟之一，就是電源供應器（PSU）的連接。

電源供應器是整台電腦的核心，負責為主機板、CPU、顯示卡、風扇與儲存裝置等各個零組件供電。

本篇教學將以 darkFlash PMT 系列電源供應器為範例，帶你了解每一條線的用途與正確安裝方式。



1. 24Pin 主電源線（ATX Main Connector）







用途： 為主機板供電。

插入位置： 主機板右側的 24Pin 電源接頭。



小技巧：





現代主機板多為 24Pin 接頭，部分舊板為 20Pin，具向下相容性。



接頭有防呆設計，只能插入一個方向，聽到「喀」一聲代表已安裝到位。



2. CPU 4+4Pin 電源線 – 供電給處理器







用途： 為 CPU 提供穩定電力。

插入位置： 主機板左上角標示「CPU_PWR」或「ATX12V」的插槽。



小技巧：





高階主機板可能需要額外的 4Pin 或 4+4Pin 電源線。



注意不要與 PCIe 顯卡電源線混用，兩者雖然外觀相似，但針腳排列不同。



3. SATA 電源線 – 儲存裝置與周邊供電







用途：為 SATA 介面的裝置供電。

例如：SSD / HDD、ARG 控制器或風扇集線器、一體式水冷幫浦

插入位置： 將扁平 L 型 SATA 接頭插入裝置側邊電源孔位。



小技巧： 一條 SATA 線通常具備 3 至 4 個接頭，可串接多個設備。



4. 大4Pin接頭 – 其他設備使用







用途： 提供 12V 電力給其他設備，例如風扇、LED 燈條或風扇集線器。

插入位置： 如果你的配件需要使用大4Pin 接頭，請將它們連接到 PMT 電源供應器上的大4Pin連接線。

若你的系統沒有使用相關裝置，這條線則不用安裝。



小技巧：插入時務必對準方向，大4Pin 針腳比較硬，強行插入可能造成損壞。



5. PCIe 6+2Pin 顯卡電源線







用途：為顯示卡（GPU）提供電力。PCI Express（PCIe）電源接頭專為顯示卡供電設計。現代高階顯示卡耗電量較高，通常需要多組電源接頭才能穩定運作。

插入位置：將電源供應器上標示「PCIe / VGA」的 6+2Pin 電源線接入顯示卡電源孔。

一般情況顯卡電源插孔：

入門級 GPU：1 組 8Pin

中階 GPU：2 組 8Pin

高階 GPU：3 組 8Pin 或 12V-2×6（16Pin）



小技巧： 務必使用標示為 PCIe / VGA 的線材，請勿使用 CPU 電源線替代。



6. 12V-2×6（16Pin）新一代顯卡電源線







用途：最新一代 GPU 採用的接頭（或稱 12VHPWR），單一線材最高可提供 600W 電力。

插入位置：將 16Pin 接頭插入顯卡電源孔，聽到「喀」一聲代表已牢固插入。



小技巧：

若使用轉接線（如 3×8Pin → 12V-2×6），請確保每條 8Pin 都直接連接上電供，避免串接導致過熱或供電不穩。



darkFlash 安裝建議











模組化的電源供應器可以只接上所需要的線材，保持內部整齊。



將線材走背線，提升氣流效率。



開機前務必再次確認所有接頭是否穩固。



若系統無法啟動，請優先檢查 24Pin 主電源線與 CPU 電源線。



結語







正確連接電源供應器不僅影響電腦效能，更關乎系統穩定與安全，

當你熟悉每條線的用途與安裝方式後，組裝電腦將變得更輕鬆，還能從中獲得成就感，

記得注意檢查每個細節，確保安裝時每一次「喀」聲，讓電供與接線更加穩固，

選擇 darkFlash PMT 系列電源供應器，讓你的電腦運作更穩定、更高效。

本文將帶你了解如何正確安裝，以 darkFlash PMT 系列電源供應器為範例，了解每一條線的用途與正確安裝方式。

電腦電源供應器怎麼裝？教你如何正確安裝PSU

當你在思考要不要更換一台新電腦時，心裡是不是會浮現這句話：「我的舊電腦好像還能繼續再戰？」

我們都會希望能跟上最新一代的硬體，持續升級我們的工作用電腦或電競主機，但對大多數人來說，這既不實際也不符合經濟效益。電腦其實是一種長期投資。一買下去，至少會用個幾年，甚至還可以升級部分零件。

但問題來了：用了好幾年的電腦，最近開始慢、卡、怪聲連連，到底是不是該整台換新呢？

別擔心，我們整理了 7 個超實用的判斷關鍵，讓你知道是不是該考慮換機了！

關鍵一｜電腦是你生活中不可或缺的一部分

如果你每天無論是工作、學習或玩遊戲都非常仰賴主機，那就該考慮更新了。系統變慢、經常當機會導致生產力下降、情緒煩躁與時間浪費。

你可以先嘗試清理硬碟及重灌系統，說不定就正常了。但如果這些都試了還是沒有改善，那差不多該考慮換新機了。

風扇轉動聲、硬碟運作聲音都正常，但如果你聽到「喀喀喀」、「刷刷刷」這類不明的聲音，小心！可能是硬碟快掛了，千萬別忽略！

如果你是做多媒體或重度遊戲使用者，發現電腦跑不動最新的文書應用或遊戲，那就是升級的時機，否則將無法使用新技術與功能。

本來想換 RAM、換 SSD、換顯卡，結果換一換發現根本快湊齊一台新電腦的錢？這種情況下，

當你的電腦已經裝不下更多文件、圖片、影片或程式，而且你經常需要使用外接儲存裝置，那你就需要一台容量更大的新電腦。

即使是客製或高規格的電腦，也無法永遠使用。雖然它看似仍能正常運作，像是收個信沒問題，但如果連工作或遊戲都卡卡的，那就代表你該換新了。

別再勉強自己使用舊電腦了，該換新就要換一台新的主機。換一台新電腦，提升的不只是效能，更是你每天的心情與效率。





當你在思考要不要更換一台新電腦時，心裡是不是會浮現這句話：「我的舊電腦好像還能繼續再戰？」



我們都會希望能跟上最新一代的硬體，持續升級我們的工作用電腦或電競主機，但對大多數人來說，這既不實際也不符合經濟效益。電腦其實是一種長期投資。一買下去，至少會用個幾年，甚至還可以升級部分零件。



但問題來了：用了好幾年的電腦，最近開始慢、卡、怪聲連連，到底是不是該整台換新呢？
別擔心，我們整理了 7 個超實用的判斷關鍵，讓你知道是不是該考慮換機了！



關鍵一｜電腦是你生活中不可或缺的一部分

如果你每天無論是工作、學習或玩遊戲都非常仰賴主機，那就該考慮更新了。系統變慢、經常當機會導致生產力下降、情緒煩躁與時間浪費。







關鍵二｜電腦開機及運作速度變慢

你可以先嘗試清理硬碟及重灌系統，說不定就正常了。但如果這些都試了還是沒有改善，那差不多該考慮換新機了。



關鍵三｜電腦發出奇怪的聲音

風扇轉動聲、硬碟運作聲音都正常，但如果你聽到「喀喀喀」、「刷刷刷」這類不明的聲音，小心！可能是硬碟快掛了，千萬別忽略！



關鍵四｜無法使用最新的軟體

如果你是做多媒體或重度遊戲使用者，發現電腦跑不動最新的文書應用或遊戲，那就是升級的時機，否則將無法使用新技術與功能。



關鍵五｜升級花的錢接近買一台新電腦

本來想換 RAM、換 SSD、換顯卡，結果換一換發現根本快湊齊一台新電腦的錢？這種情況下，直接買一台新的反而更划算，而且一次到位。



關鍵六｜硬碟容量已經不夠用了

當你的電腦已經裝不下更多文件、圖片、影片或程式，而且你經常需要使用外接儲存裝置，那你就需要一台容量更大的新電腦。





圖自 Smart.com



關鍵七｜電腦的壽命已到極限

即使是客製或高規格的電腦，也無法永遠使用。雖然它看似仍能正常運作，像是收個信沒問題，但如果連工作或遊戲都卡卡的，那就代表你該換新了。



結論：

別再勉強自己使用舊電腦了，該換新就要換一台新的主機。換一台新電腦，提升的不只是效能，更是你每天的心情與效率。

電腦變卡、開機慢？這7個徵兆告訴你，是時候該換新電腦了！

7 個徵兆提醒你：是時候該換台新電腦了！

在組裝遊戲電腦時，每個零組件都不能忽視，電源供應器（PSU）更是系統穩定的關鍵。隨著 GPU 與 CPU 功耗不斷攀升，Intel 在近年陸續推出了

 新規範，確保 PSU 能夠應付瞬間的高功率需求。本文將帶你了解這兩個版本的差異，並解釋對玩家與裝機者來說的實際意義。

 於 2022 年發佈，是 ATX 規範的一次大幅更新。它主要針對新一代 GPU 與 CPU 的高功耗與瞬間功率尖峰而設計，規定 PSU 必須能承受短時間的極端負載，並引入

，方便高階顯示卡使用單條線供電。這對計劃升級 RTX 5000 系列等旗艦 GPU 的玩家來說，是一個重要的轉捩點。

 則在 2023 年推出，屬於在 3.0 基礎上的優化版本。它並沒有大幅度的變動，而是根據 PCI-SIG 最新標準與產業回饋，針對

進行了修正。整體來說，ATX 3.1 與 3.0 相似，但在安全性與穩定性上更進一步。

12VHPWR（又稱 PCIe 5.0 16-pin）連接器

，單條線可提供最高 600W，遠超過傳統 8-pin（150W）的限制。額外的 4 根感測腳能與 GPU 溝通，讓顯卡正確辨識可用功率等級。這樣的設計大幅簡化了線材管理，不再需要多條 8-pin 或轉接器。

，外觀和針腳數相同，但結構經過改良。例如感測腳與針腳長度被重新設計，以確保插頭完全插入，降低早期 RTX 4090 曾發生的「插不緊導致過熱熔毀」風險。

對使用者來說，ATX 3.0 與 3.1 的接頭是

、插法一樣。差別在於 ATX 3.1 的設計更可靠，能提供更長期的穩定性。如果你正確使用 ATX 3.0（插頭確實插緊、不過度彎折），一般也不會有問題，但 3.1 的版本能帶來更高的安全保證。

↑顯示卡接口因過熱熔毀（圖片來源：

除了接頭，ATX 3.0 與 3.1 最大的差異在於

。現代 GPU 與 CPU 可能瞬間消耗遠高於其標稱 TDP 的功率。例如一張標稱 300W 的 GPU，可能在毫秒級的高壓負載下衝到 450–600W。如果 PSU 無法承受這些尖峰，系統可能不穩定甚至直接斷電。

 的瞬態負載，並依不同時間範圍細分：

，確保 RTX 30/40/50 系列這類容易瞬態尖峰的 GPU 不會觸發保護而關機。

在此基礎上進一步微調，重新定義了各級別尖峰允許時間。例如：200% 的持續時間縮短，並新增中間區間的規範。這些調整基於真實 GPU 行為數據與業界測試回饋。實務上，ATX 3.1 PSU 更不容易因 OCP/OPP（過電流/過功率保護）而誤觸停機，提供更高的穩定性。

對極限超頻或使用高功耗顯卡的玩家來說，這意味著在遊戲或跑分時更不容易因瞬態功率尖峰而當機重開。一般遊戲環境下，ATX 3.0 已經足夠，ATX 3.1 則讓穩定性更進一步。

除了接頭與瞬態功率標準外，兩者其餘部分幾乎相同：

 另行評估，與 ATX 版本本身無直接差異。

ATX 3.0 與 ATX 3.1 的關係更像是「持續優化」，而不是完全翻新的變革。

對大多數玩家來說，兩者都能滿足現有與未來幾年的需求。如果想要最新最安全的規範，選擇 ATX 3.1；若已擁有 ATX 3.0 並使用得宜，則完全不必急著升級。無論如何，這些新標準都代表 PSU 已跟上 GPU 與 CPU 的發展步伐，提供更穩定、更安全的遊戲體驗。





在組裝遊戲電腦時，每個零組件都不能忽視，電源供應器（PSU）更是系統穩定的關鍵。隨著 GPU 與 CPU 功耗不斷攀升，Intel 在近年陸續推出了 ATX 3.0 與 ATX 3.1 新規範，確保 PSU 能夠應付瞬間的高功率需求。本文將帶你了解這兩個版本的差異，並解釋對玩家與裝機者來說的實際意義。



ATX 3.0 與 ATX 3.1 簡介

ATX 3.0 於 2022 年發佈，是 ATX 規範的一次大幅更新。它主要針對新一代 GPU 與 CPU 的高功耗與瞬間功率尖峰而設計，規定 PSU 必須能承受短時間的極端負載，並引入 12VHPWR 高功率連接器，方便高階顯示卡使用單條線供電。這對計劃升級 RTX 5000 系列等旗艦 GPU 的玩家來說，是一個重要的轉捩點。



ATX 3.1 則在 2023 年推出，屬於在 3.0 基礎上的優化版本。它並沒有大幅度的變動，而是根據 PCI-SIG 最新標準與產業回饋，針對 電源連接器設計與瞬態功率規範進行了修正。整體來說，ATX 3.1 與 3.0 相似，但在安全性與穩定性上更進一步。







12VHPWR 與 12V-2x6 連接器

ATX 3.0 引入了全新的 12VHPWR（又稱 PCIe 5.0 16-pin）連接器，單條線可提供最高 600W，遠超過傳統 8-pin（150W）的限制。額外的 4 根感測腳能與 GPU 溝通，讓顯卡正確辨識可用功率等級。這樣的設計大幅簡化了線材管理，不再需要多條 8-pin 或轉接器。



在 ATX 3.1 中，這個接頭更新為 12V-2x6，外觀和針腳數相同，但結構經過改良。例如感測腳與針腳長度被重新設計，以確保插頭完全插入，降低早期 RTX 4090 曾發生的「插不緊導致過熱熔毀」風險。



對使用者來說，ATX 3.0 與 3.1 的接頭是相容的、插法一樣。差別在於 ATX 3.1 的設計更可靠，能提供更長期的穩定性。如果你正確使用 ATX 3.0（插頭確實插緊、不過度彎折），一般也不會有問題，但 3.1 的版本能帶來更高的安全保證。





↑顯示卡接口因過熱熔毀（圖片來源：reddit, r/nvidia）



瞬態功率處理：應對尖峰負載

除了接頭，ATX 3.0 與 3.1 最大的差異在於 瞬態功率波動的處理。現代 GPU 與 CPU 可能瞬間消耗遠高於其標稱 TDP 的功率。例如一張標稱 300W 的 GPU，可能在毫秒級的高壓負載下衝到 450–600W。如果 PSU 無法承受這些尖峰，系統可能不穩定甚至直接斷電。



ATX 3.0

要求 PSU 能承受最高達 額定功率 200% 的瞬態負載，並依不同時間範圍細分：





~120% 持續數十毫秒



~160–180% 持續數毫秒



~200% 僅維持微秒級

這代表一顆 750W PSU 在瞬間可輸出接近 1500W，確保 RTX 30/40/50 系列這類容易瞬態尖峰的 GPU 不會觸發保護而關機。



ATX 3.1

在此基礎上進一步微調，重新定義了各級別尖峰允許時間。例如：200% 的持續時間縮短，並新增中間區間的規範。這些調整基於真實 GPU 行為數據與業界測試回饋。實務上，ATX 3.1 PSU 更不容易因 OCP/OPP（過電流/過功率保護）而誤觸停機，提供更高的穩定性。



對極限超頻或使用高功耗顯卡的玩家來說，這意味著在遊戲或跑分時更不容易因瞬態功率尖峰而當機重開。一般遊戲環境下，ATX 3.0 已經足夠，ATX 3.1 則讓穩定性更進一步。







其他差異與共通點

除了接頭與瞬態功率標準外，兩者其餘部分幾乎相同：





尺寸與安裝規格維持不變



照常支援 24-pin 主板供電、8-pin CPU EPS、SATA 等



都與 ATX12VO（單軌 12V PSU 標準） 並存



都支援 低功耗待機模式（Modern Standby）

效率部分仍依照 80 PLUS 認證 另行評估，與 ATX 版本本身無直接差異。



對玩家與裝機者的實際意義

GPU 升級更有保障





ATX 3.0 起碼能支援高階顯卡的功率需求。



ATX 3.1 則進一步確保連接器安全，對未來 RTX 5090 等顯卡更有利。

高峰時更穩定





遊戲或壓力測試時不會因瞬間功耗飆升導致重啟。



ATX 3.1 的改良進一步降低意外斷電風險。

更安全的連接器設計





新版 12V-2x6 減少插頭未插緊造成過熱的風險。



建議仍需確保插頭完全插入，避免在接頭附近大角度彎折。

完整相容性





ATX 3.0 與 3.1 都能向下相容傳統平台，不會因升級標準影響安裝使用。

是否需要升級？





新購 PSU 時，選擇 ATX 3.1 更佳，例如 darkFlash PMT 系列電源供應器。



若已有 ATX 3.0 且使用正常，仍可以列入考量但不必急著更換。

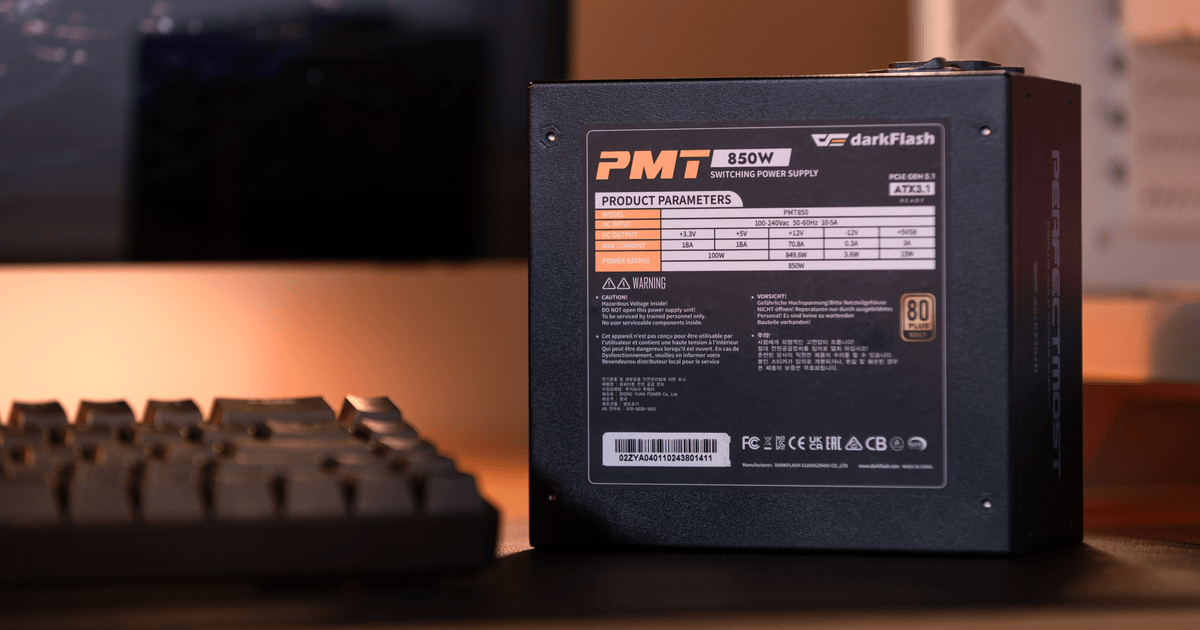

（darkFlash PMT 850W 電源供應器，支援全新 ATX3.1 規格並通過 80 Plus 金牌認證）



結論

ATX 3.0 與 ATX 3.1 的關係更像是「持續優化」，而不是完全翻新的變革。





ATX 3.0 帶來了關鍵性的提升，能應對新世代高功耗硬體。



ATX 3.1 則在此基礎上，進一步加強連接器可靠性與尖峰功耗的處理能力。

對大多數玩家來說，兩者都能滿足現有與未來幾年的需求。如果想要最新最安全的規範，選擇 ATX 3.1；若已擁有 ATX 3.0 並使用得宜，則完全不必急著升級。無論如何，這些新標準都代表 PSU 已跟上 GPU 與 CPU 的發展步伐，提供更穩定、更安全的遊戲體驗。

本篇將帶您深入了解 ATX 3.0 與 ATX 3.1 的差異，選購時做出更合適的選擇。

ATX 3.0 vs ATX 3.1：電源供應器的差異解析

開箱評測

darkFlash 近幾年推出了多款高 CP 值的產品，其中機殼與水冷是最讓大家所熟知的，而筆者近期也開箱過很多款他們家不同設計、定位的機殼與水冷，在上篇開箱 DS900 WOOD 機殼中，如果有眼尖的讀者應該有發現筆者在組裝篇章提到電源是使用同樣來自大飛的電源；

近期大飛也確實推出了符合最新 ATX 3.1 的電源產品，正式宣告他們也將加入電源的競爭行列，目前他們家有推出 850W 以及750W 兩種主流級別的瓦數，而筆者這次收到的是 750W 版本，完整型號為：darkFlash PMT 750W WHITE。

包裝及配件｜PMT 750W 電源供應器

包裝盒正面上方有粗斜體的 PMT 電源型號字樣以及 PMT 的縮寫來自 PERFECTMOST 的標示；左下角有放上黑白兩種顏色的電源形象圖，在型號下方有 750W 的瓦數標記。

除了在型號旁邊有 ATX 3.1 的標記之外，在右下角也有放上 PMT 系列電源有通過 ATX 3.1、PCIe 5.1、80PLUS 金牌認證以及提供 10 年保固的圖標。

背面則有放上電源的轉換效率、風扇轉速曲線圖，左下角有裡面模組線的圖示跟對應長度，右側則有本次開箱的 750W 版本的相關規格列表以及各項電壓的輸出電流與瓦數表。

側面除了同樣有放上 PMT 電源黑白兩色的形象圖與通過的相關規範之外，右下角有貼上盒內電源的顏色標記，讓玩家能知道裡面的電源是哪個顏色。

文件類配件包含一張 12V-2x6 顯卡供電線的安裝注意事項以及一本關於電源相關安全規格與線材的說明書。

電源類配件則包含多條一次性束線帶、4 顆螺絲以及 1 條 AC 交流電源線。

剛開始同樣先放上本次開箱的電源的相關規格表給大家參考~~

電源的風扇進氣面採用多個小正方形的挖孔設計，在右側中間有一小塊區域放上大飛的LOGO商標。

在其中一個角落的螺絲上面有貼上保固貼紙，並且也寫上如果撕掉這張貼紙會失去保固。

電源背面右下角則分別有 AC 交流電插座、電源開關以及風扇停轉功能開關鍵，其餘地方同樣有大面積的六邊形挖孔來提供電源散熱。

兩面側面設計都很簡單，僅有放上 PMT 型號字樣以及 PERFECTMOST 字樣。

電源背面同樣有再次貼上含有型號、瓦數、各電壓輸出電流、瓦數、保固序號以及相關認證的產品資訊貼紙。

接著來到模組線接口，PMT 全系列電源都是全模組設計，並且同樣有簡單的分類，左上角為 24-PIN，右上角與右下有 5 個提供給 CPU 和 PCIE 使用，另外在最右下有一個 12V-2x6 接口，最後左下有4個接口給 PERIPHERAL 與 SATA 使用。

接著就來拆解電源，一樣要提醒玩家如果自行拆解會無保，如果有問題請直接送修比較保險；可以看到 PMT 系列電源是採用 120 mm的 FDB 流體動壓軸承風扇，並且有停轉功能，可從電源後方的開關開啟此功能。

這邊放上這款電源內部電路布局的局部細節圖，這款電源採用 APFC+LLC 半橋+同步整流的架構；另外 +5V & 3.3V 採用 DC-DC同步整流設計。

電容部分採用 TK 東信的電容，規格為 450V 560 µF 105 ℃的電容。

電源模組線有用一個黑色印有 darkFlash 商標 LOGO 的布織帶包裝著。

讓筆者對這款電源較為驚奇的是，目前市面上很多大廠的 750W 級距電源頂多是主要供電線材會提供更軟的壓紋線，不過 PMT 系列電源是全數模組線都是壓紋線，能感受到大飛對於這款電源的誠意相當足夠。

PMT 的 24-PIN 供電線同樣採用 20+4-PIN 可拆分設計，可應付更多不同平台的主機板，並且有設計滑軌設計，在合併安裝上會更輕鬆。

大飛推出的 PMT 系列電源都有通過 ATX 3.1 與 PCIe5.1的認證，因此裡面也有提供一條 12V-2X6 GPU線材，當然也能夠承受 3倍的GPU瞬間峰值功耗。

並且這條 12V-2X6供電線為 12+4-PIN 滿血 600W 的版本，可以直推到最高階的顯卡。

接下來是 CPU 的 8-PIN供電線，總共有兩條，長度部分則為 700 mm，基本上能應付一些正常高度或大小的海景機殼或是中塔機殼。

兩條線都可以拆分成 4+4-PIN 來應付不同供電插座設計的主機板，並且在插頭的正反兩面都有滑軌機制來固定，另外在背面兩個4-PIN 都有印上 CPU 字樣來提醒使用者安裝方向。





darkFlash 近幾年推出了多款高 CP 值的產品，其中機殼與水冷是最讓大家所熟知的，而筆者近期也開箱過很多款他們家不同設計、定位的機殼與水冷，在上篇開箱 DS900 WOOD 機殼中，如果有眼尖的讀者應該有發現筆者在組裝篇章提到電源是使用同樣來自大飛的電源；



近期大飛也確實推出了符合最新 ATX 3.1 的電源產品，正式宣告他們也將加入電源的競爭行列，目前他們家有推出 850W 以及750W 兩種主流級別的瓦數，而筆者這次收到的是 750W 版本，完整型號為：darkFlash PMT 750W WHITE。



包裝及配件｜PMT 750W 電源供應器

包裝盒正面上方有粗斜體的 PMT 電源型號字樣以及 PMT 的縮寫來自 PERFECTMOST 的標示；左下角有放上黑白兩種顏色的電源形象圖，在型號下方有 750W 的瓦數標記。







除了在型號旁邊有 ATX 3.1 的標記之外，在右下角也有放上 PMT 系列電源有通過 ATX 3.1、PCIe 5.1、80PLUS 金牌認證以及提供 10 年保固的圖標。







背面則有放上電源的轉換效率、風扇轉速曲線圖，左下角有裡面模組線的圖示跟對應長度，右側則有本次開箱的 750W 版本的相關規格列表以及各項電壓的輸出電流與瓦數表。







側面除了同樣有放上 PMT 電源黑白兩色的形象圖與通過的相關規範之外，右下角有貼上盒內電源的顏色標記，讓玩家能知道裡面的電源是哪個顏色。







文件類配件包含一張 12V-2x6 顯卡供電線的安裝注意事項以及一本關於電源相關安全規格與線材的說明書。







電源類配件則包含多條一次性束線帶、4 顆螺絲以及 1 條 AC 交流電源線。







產品開箱｜PMT 750W 電源供應器

剛開始同樣先放上本次開箱的電源的相關規格表給大家參考~~





尺寸（長×寬×高）：140 x 150 x 86 mm



電源線材設計：全模組



FormFactor：ATX3.1



效率認證：80 Plus GOLD



輸入電壓：100 – 240 Vac



輸入電流：10 – 5 A



輸入電壓頻率：50 – 60 Hz



PFC / 功率比：主動PFC / 約 99%



保護系統：OVP／OPP／OCP／UVP／SCP／OTP／NLP／SURGE 4K



風扇尺寸：120 mm FDB流體動壓軸承風扇



線材接頭：





1 x 24 - Pin motherboard (550 mm)



2 x 4+4 Pin CPU (700 mm)



2 x PCIe 6+2 Pin GPU (600 mm)



1 x 12V–2x6 (600 mm)



2 x SATA／MOLEX (450mm + 150 mm + 150 mm + 150 mm)



保固：10 年保固

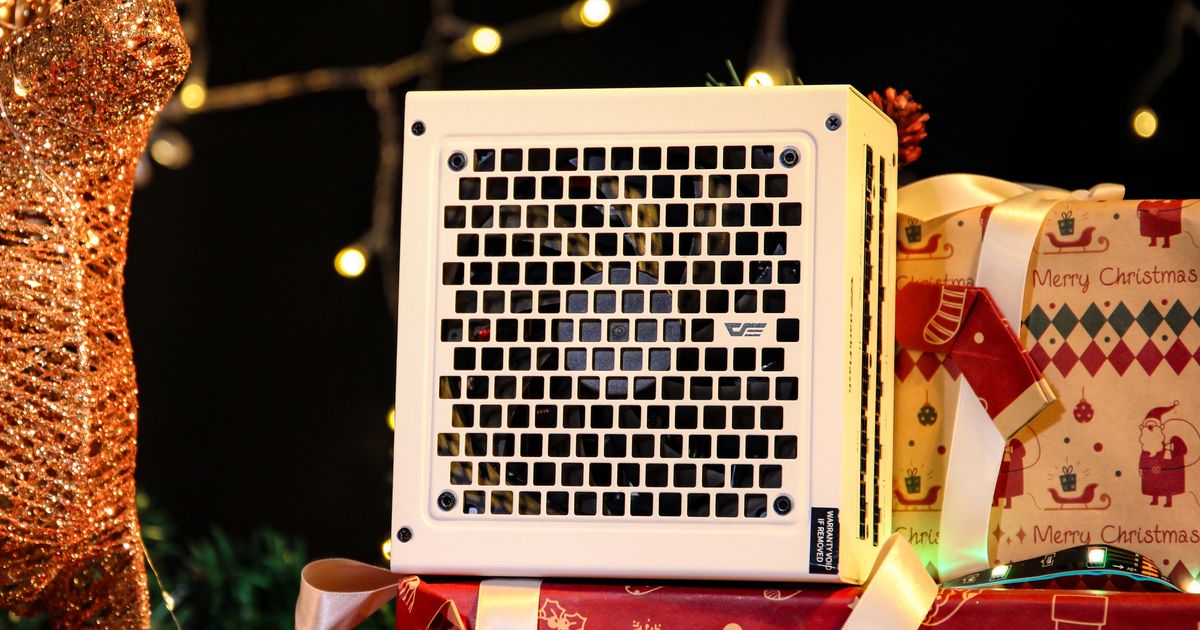

電源的風扇進氣面採用多個小正方形的挖孔設計，在右側中間有一小塊區域放上大飛的LOGO商標。







在其中一個角落的螺絲上面有貼上保固貼紙，並且也寫上如果撕掉這張貼紙會失去保固。







電源背面右下角則分別有 AC 交流電插座、電源開關以及風扇停轉功能開關鍵，其餘地方同樣有大面積的六邊形挖孔來提供電源散熱。







兩面側面設計都很簡單，僅有放上 PMT 型號字樣以及 PERFECTMOST 字樣。







電源背面同樣有再次貼上含有型號、瓦數、各電壓輸出電流、瓦數、保固序號以及相關認證的產品資訊貼紙。







接著來到模組線接口，PMT 全系列電源都是全模組設計，並且同樣有簡單的分類，左上角為 24-PIN，右上角與右下有 5 個提供給 CPU 和 PCIE 使用，另外在最右下有一個 12V-2x6 接口，最後左下有4個接口給 PERIPHERAL 與 SATA 使用。







接著就來拆解電源，一樣要提醒玩家如果自行拆解會無保，如果有問題請直接送修比較保險；可以看到 PMT 系列電源是採用 120 mm的 FDB 流體動壓軸承風扇，並且有停轉功能，可從電源後方的開關開啟此功能。







這邊放上這款電源內部電路布局的局部細節圖，這款電源採用 APFC+LLC 半橋+同步整流的架構；另外 +5V & 3.3V 採用 DC-DC同步整流設計。







電容部分採用 TK 東信的電容，規格為 450V 560 µF 105 ℃的電容。







電源模組線有用一個黑色印有 darkFlash 商標 LOGO 的布織帶包裝著。







讓筆者對這款電源較為驚奇的是，目前市面上很多大廠的 750W 級距電源頂多是主要供電線材會提供更軟的壓紋線，不過 PMT 系列電源是全數模組線都是壓紋線，能感受到大飛對於這款電源的誠意相當足夠。







PMT 的 24-PIN 供電線同樣採用 20+4-PIN 可拆分設計，可應付更多不同平台的主機板，並且有設計滑軌設計，在合併安裝上會更輕鬆。







大飛推出的 PMT 系列電源都有通過 ATX 3.1 與 PCIe5.1的認證，因此裡面也有提供一條 12V-2X6 GPU線材，當然也能夠承受 3倍的GPU瞬間峰值功耗。







並且這條 12V-2X6供電線為 12+4-PIN 滿血 600W 的版本，可以直推到最高階的顯卡。







接下來是 CPU 的 8-PIN供電線，總共有兩條，長度部分則為 700 mm，基本上能應付一些正常高度或大小的海景機殼或是中塔機殼。







兩條線都可以拆分成 4+4-PIN 來應付不同供電插座設計的主機板，並且在插頭的正反兩面都有滑軌機制來固定，另外在背面兩個4-PIN 都有印上 CPU 字樣來提醒使用者安裝方向。







PCIe 供電線同樣有 2 條，每條長度皆為 600 mm，並且 2 條都是只有單個 6+2-PIN 接頭，沒有分接的設計。







PCIe 供電接口沒有額外的滑軌或卡扣設計可以先合併起來在安裝；僅有在 2-PIN 的插座尾端有額外凸出的設計可以先簡單固定住再安裝。







另外在背面也同樣有印上 PCI-E ㄎ的字樣來提醒使用者安裝方向不要裝相反。







最後則是SATA／MOLEX 線材，數量上一樣兩條，並且兩條線都是混和接頭的設計，只是數量上的分配不同，長度上則都相同為450 mm + 150 mm + 150 mm + 150 mm。







其中一條線為 3 個 SATA 外加一個 MOLEX 插頭，並且 4 個接口皆採用扁平的設計。







另一條則是 SATA 與 MOLEX 各 2 個，玩家可依照自身的使用環境來選擇要用哪條線會比較適合；這條線的 4 個接口也都是採用扁平的設計。







這邊也放上從經濟部標準檢驗局查詢的驗證證書，這款電源是由廣東中原電腦設備有限公司代工製造。







接著是 80 PLUS的認證書，PMT 全系列電源都有通過 80 PLUS金牌認證，這邊就放上80 PLUS的認證報告。







電源壓力測試 ｜PMT 750W 電源供應器

接下來就進行本次的電源壓力測試，一樣先放上本次測試機台配置：





CPU 處理器：AMD Ryzen R7-5700X



MB 主機板：ASUS PRIME X570-PRO



RAM 記憶體：G.SKILL Trident Z NeoDDR4 16Gx2 3200MHz



AIO 散熱器：NZXT KRAKEN 360 RGBWHITE



GPU 顯示卡：NVIDIA RTX 4070 SUPERFE



SSD 硬碟：Micron Crucial P5 SSD1TB



POWER 電源：darkFlash PMT 750WWHITE



CASE 機殼：darkFlash DS900 WOODWHITE



作業系統：WINDOWS 10 22H2



BIOSVERSION：5031

本次測試同樣開啟華碩自家 AI Optimal 功能，環境則是在 27 度的冷氣房間內。







一樣先放上 BIOS 的截圖，本次測試更新到目前最新的 5031 版，並且開啟華碩自家的 CPU AI 超頻與記憶體 XMP。







接著是 CPU-Z 的截圖驗明正身。







在一般待機情況下，在 HWiNFO 64 的監控中，主機板的 +5V 的電壓都穩定維持在 4.94 V；3VCC 電壓的範圍則是在 3.296V 到3.312 V，平均為 3.312 V；+12V的電壓則穩定在 11.98 V。







首先是 OCCT 的電源測試，在壓力測試 20 分鐘後，在 HWiNFO 64的監控系統中，+5V 的電壓範圍同樣穩定再 4.94 V；3VCC 的電壓範圍在 3.296V~3.312 V，平均 3.306 V，+12V的電壓範圍則是從 11.884 V ~ 11.98 V、平均電壓 11.915 V。







在 FurMark 與 AIDA64 的壓力測試中，在 HWiNFO 64 的監控中，+5V 的電壓範圍與前面待機和 OCCT 燒機都同樣穩定在 4.94 V；3VCC 的電壓範圍同樣在 3.296 V~3.312 V，平均3.305 V，+12V 的電壓範圍則是從 11.884 V ~ 11.98 V，平均電壓11.909 V。







由於本次電源測試是安裝在 DS900 WOOD WHITE 機殼裡面，因此筆者就只量測正面顯卡與 CPU 供電線在壓力測試時的溫度狀況，首先是 CPU 的 8+4-PIN 供電線，由於燒機過程中兩個接頭承受的電流量不同，8-PIN 端筆者測到大概在 44 度左右，而右邊的 4-PIN 則是稍微提高到 49 度附近。







接著是顯卡，12V-2x6 供電線在顯卡端量大概在 50 度附近，如果底部有額外安裝一個風扇來對顯卡和供電線散熱，那麼供電線的溫度應該會在更漂亮一些。







總結｜PMT 750W 電源供應器







以上就是 darkFlash PMT 750W WHITE 的開箱與測試拉~~

整體設計上 darkFlash PMT 750W WHITE 算是中規中矩的電源，包含通過最新的 ATX3.1 與 PCIe 5.1 協議之外，在電源轉換效率上也有通過主流的 80 PLUS 金牌認證，比較可惜的是這款目前尚未通過 CYBENETICS 的相關認證，期待未來大飛能夠送測，為這款電源多加一份保證；



PMT 白色系列除了電源外觀、接口與風扇都有白色化之外，讓筆者較為驚豔的當然就是所有模組線都採用壓紋線，並且接口也同樣白色化，如果玩家是組裝白色主題的主機，裝進機殼後正面的視覺效果會更乾淨好看許多；



目前大飛對於電源產品也是先採取穩扎穩打的策略，先推出主流級別的 750W 與 850W 來測試市場水溫，筆者覺得算是很合理的選擇；而目前 PMT 系列電源的保固也與許多大廠相同為 10 年，並且價格上也維持大飛的策略，用再優惠一些的價格來吸引消費者，如果本身是有預算限制的玩家，並且也是選擇入手大飛的機殼，那麼這款同樣來自大飛的 PMT 電源也值得納入選項。



文章轉載自：前鋒

大飛近期推出 850W 以及 750W 兩種主流級別的瓦數，正式宣告他們也將加入電源的競爭行列，並符合最新 ATX 3.1 的電源協議。

【開箱】大飛主流規格平價電源 | darkFlash PMT 750W WHITE

選購指南

如果你在選購電源供應器（PSU），你可能看過包裝上大大的數字：650W、750W，甚至1250W。但殘酷的事實是 - 不是所有電源供應器都有達到上面標示的瓦數。。

本篇我們將深入探討幾個關鍵檢查重點，特別是 +12V 電壓軌，它才是真正供應你系統大多數電力的來源。我們也會揭露一些低價 PSU 品牌如何「虛報規格、實際輸出功率不足」。

是時候了解更細節的規格，這些資訊可能會決定你組裝主機的選購方向。

選購電源供應器時，需特別注意

細節一｜不要只看外盒上的「瓦數」

那個大大的瓦數（例如 750W），通常指的是總峰值瓦數，而非穩定持續輸出。真正關鍵的是：+12V 電壓軌能穩定輸出多少瓦數，因為它供電給 CPU、GPU 及其他高功耗元件。

舉例說明：一顆便宜的「500W」 PSU，可能只有 360W 是分配在 +12V 軌，其他則在 +3.3V 與 +5V 軌上（但現代主機幾乎不再大量使用這些）。這對搭配獨顯的遊戲機來說完全不夠！

細節二｜一定要看 PSU 標籤或官方規格書

翻一下電源供應器外盒，或上官網找產品詳細規格，查看 +12V 軌的電流與功率輸出。

一顆品質好的 650W PSU，應該能在 +12V 軌提供至少 90% 以上的功率（約 600W 以上）。

細節三｜尋找第三方單位評測報告（如果有會更好）

不是每個人都會這麼做，但一些電源供應器專業測評者（如 JonnyGURU、TechPowerUp、Cybenetics 的 Aris）會進行負載測試、實際分析 +12V 軌表現。若你選的是小眾品牌，建議一定要看評測。

細節四｜單 +12V 軌 vs 多 +12V 軌，哪個好？

*一般玩家選單軌就夠用，前提是選擇值得信賴的品牌。

細節五｜小心假冒 80 PLUS 認證與無名牌 PSU

某些低價品牌會偽造 80+ 標章或誇大規格，實測結果根本不堪用。除非該產品在以下網站有認證記錄，否則請保持懷疑態度

↑ 假冒 80 Plus 認證標示之電源供應器

最後購買電源供應器的安全建議





如果你在選購電源供應器（PSU），你可能看過包裝上大大的數字：650W、750W，甚至1250W。但殘酷的事實是 - 不是所有電源供應器都有達到上面標示的瓦數。。

本篇我們將深入探討幾個關鍵檢查重點，特別是 +12V 電壓軌，它才是真正供應你系統大多數電力的來源。我們也會揭露一些低價 PSU 品牌如何「虛報規格、實際輸出功率不足」。



回顧我們先前介紹過的主題：





PSU 認證：80 PLUS 與 Cybenetics 為什麼重要



ATX 3.1 電源標準介紹



如何使用 PSU 瓦數計算器



什麼是全模組、半模組及直出式電源供應器？

是時候了解更細節的規格，這些資訊可能會決定你組裝主機的選購方向。



選購電源供應器時，需特別注意

細節一｜不要只看外盒上的「瓦數」

那個大大的瓦數（例如 750W），通常指的是總峰值瓦數，而非穩定持續輸出。真正關鍵的是：+12V 電壓軌能穩定輸出多少瓦數，因為它供電給 CPU、GPU 及其他高功耗元件。







舉例說明：一顆便宜的「500W」 PSU，可能只有 360W 是分配在 +12V 軌，其他則在 +3.3V 與 +5V 軌上（但現代主機幾乎不再大量使用這些）。這對搭配獨顯的遊戲機來說完全不夠！


細節二｜一定要看 PSU 標籤或官方規格書

翻一下電源供應器外盒，或上官網找產品詳細規格，查看 +12V 軌的電流與功率輸出。

一顆品質好的 650W PSU，應該能在 +12V 軌提供至少 90% 以上的功率（約 600W 以上）。

理想範例：





輸出：+3.3V / +5V / +12V / -12V / +5VSB



電流：22A / 22A / 54A / 0.3A / 3A



功率：120W / 648W / 3.6W / 15W



總計：650W

特點：+12V 軌瓦數高，電流夠大

需注意：+12V 軌瓦數遠低於標示總瓦數







細節三｜尋找第三方單位評測報告（如果有會更好）

不是每個人都會這麼做，但一些電源供應器專業測評者（如 JonnyGURU、TechPowerUp、Cybenetics 的 Aris）會進行負載測試、實際分析 +12V 軌表現。若你選的是小眾品牌，建議一定要看評測。





↑ Cybenetics 認證網站



細節四｜單 +12V 軌 vs 多 +12V 軌，哪個好？





單軌設計：現在很常見，線材管理較簡單，適合大多數使用者。



多軌設計：提供每軌過電流保護，但若分配與說明不清楚，反而可能出現供電不均。

*一般玩家選單軌就夠用，前提是選擇值得信賴的品牌。



細節五｜小心假冒 80 PLUS 認證與無名牌 PSU

某些低價品牌會偽造 80+ 標章或誇大規格，實測結果根本不堪用。除非該產品在以下網站有認證記錄，否則請保持懷疑態度

請避開以下情況：





沒有品牌或 OEM 訊息



不合理的高瓦數／價格低得驚人



外觀輕薄廉價、缺乏散熱孔



↑ 假冒 80 Plus 認證標示之電源供應器



最後購買電源供應器的安全建議





選擇有信譽的品牌（如 darkFlash、Corsair、Seasonic、Super Flower 等）



一定要看 +12V 軌瓦數是否合理



優先參考實測評價，而非購物網站上的星等



不要省電源，它是整台電腦穩定運作的根基



本篇提供實用的電源供應器購買建議與消費者經常忽略的警訊，特別是那些具有誤導性的標示。

別被瓦數騙了！選購電源供應器前你該知道的 5 件事

電腦突然無法開機、玩遊戲時突然自動關機重啟，許多玩家第一時間會懷疑是不是主機板或記憶體出問題，但你知道嗎？電源供應器才是隱藏的關鍵元兇！

如何自行檢測電源供應器是否出問題

如何測試電源供應器是否正常運作

2. 拔除電源連接線及 24 Pin 以外的線材

3. 找到 24 Pin 主機板供電線上的第 16 及 17 針腳

*要找到第 16 和第 17 針腳很簡單，只要把卡榫朝上、引腳朝自己，從左邊開始邊數來的第 4 跟第 5 根腳，如下圖所示

4. 使用迴紋針或是鐵絲，插入第 16 和第 17 針腳

5. 打開電源供應器，確認是否有通電。

如果確認電源供應器故障，該如何處理？

電源供應器是負責所有電腦零組件電力的供應來源，穩定供電不僅影響 CPU、GPU 效能，也直接影響系統壽命。選擇擁有

80 PLUS 認證、足瓦數、長效保固的 PSU

，是避免其他零件慢性損壞的最佳防線。

你的電腦零件最佳守門員– PMT 系列電源

如果你準備升級 RTX 50 系列顯卡或打造高階平台，電源供應器的選擇非常重要。

，擁有最新 ATX 3.1 與 PCIe 5.1 規格、80 Plus 金牌認證與長達 10 年保固，無論是電競玩家還是創作者，都能安心長期使用。





電腦突然無法開機、玩遊戲時突然自動關機重啟，許多玩家第一時間會懷疑是不是主機板或記憶體出問題，但你知道嗎？電源供應器才是隱藏的關鍵元兇！

今天就來教你 如何自行檢測電源供應器是否出問題，避免花冤望錢換錯零件。



電源供應器常見的故障徵兆





按下電源沒反應



 無預警重啟或關機



出現藍屏或是重啟



主機板 BIOS 顯示電壓異常







如何測試電源供應器是否正常運作

1. 先關閉電源供應器

2. 拔除電源連接線及 24 Pin 以外的線材

3. 找到 24 Pin 主機板供電線上的第 16 及 17 針腳

*要找到第 16 和第 17 針腳很簡單，只要把卡榫朝上、引腳朝自己，從左邊開始邊數來的第 4 跟第 5 根腳，如下圖所示





4. 使用迴紋針或是鐵絲，插入第 16 和第 17 針腳

5. 打開電源供應器，確認是否有通電。



如果確認電源供應器故障，該如何處理？





先確認電源供應器是否在保固內，通常電源供應器的保固會根據售價及等級介於 5-10 年不等。



若是剛買的新品或是在保固內，可以直接聯繫原廠或代理商進行維修及更換。



如果你的電源供應器已經超過保固，雖然還是可以繼續使用，但還是建議更新換新品確保電腦穩定運作。







為什麽電源供應器這麼重要？

電源供應器是負責所有電腦零組件電力的供應來源，穩定供電不僅影響 CPU、GPU 效能，也直接影響系統壽命。選擇擁有 80 PLUS 認證、足瓦數、長效保固的 PSU，是避免其他零件慢性損壞的最佳防線。







你的電腦零件最佳守門員– PMT 系列電源

如果你準備升級 RTX 50 系列顯卡或打造高階平台，電源供應器的選擇非常重要。darkFlash PMT 系列電源供應器，擁有最新 ATX 3.1 與 PCIe 5.1 規格、80 Plus 金牌認證與長達 10 年保固，無論是電競玩家還是創作者，都能安心長期使用。















電腦無法開機？教你快速自檢電源供應器是否故障，簡單步驟輕鬆判斷問題。

電腦開不了機？教你快速判斷電源供應器是否故障

雖然目前 80 Plus Ruby 認證主要是針對伺服器及資料中心應用的電源進行使用，現階段對於一般消費級電源沒有太大的影響，

但從中長期來看，將帶來電源產品性能提升、用電體驗更優化的多項潛在好處

80 Plus Ruby 認證對於玩家帶來的影響

雖然 Ruby 等級目前沒有直接應用在消費級電源供應器，但未來可能會下放技術與標準至高階的電源供應器。

更高的效能轉換可以帶來以下優點

影響二｜帶動整體電源市場升級

雖然現階段消費級的電源供應器還無法獲得 Ruby 等級認證，但有可能會推動高階鈦金認證電源進行升級，設計出效能轉換更高的供電管理。

雖然短時間的省電並不明顯，但長期累積下來，高效能轉換的電源供應器一年會節省數十到數百度的電。對於長時間剪輯及實況的工作者來說會比較有感。

截至到 2025 年中為止，僅有一款台達電 5500W 的伺服器電源通過 80 Plus Ruby 認證，消費級電源供應器最高的規範還是維持在 80 Plus 鈦金，沒有推出新的規範。

論價格部分，即使推出了 80 Plus Ruby 認證的消費級電源供應器，售價可能會比鈦金認證的電源供應器再高 10%~20% ，並不符合市場需求。

對於一般 DIY 玩家來說，80 Plus 金牌認證以上的電源供應器已經相當足夠，但對於永續發展來說，更高效能轉換的電源供應器會是未來更可靠的選擇。





雖然目前 80 Plus Ruby 認證主要是針對伺服器及資料中心應用的電源進行使用，現階段對於一般消費級電源沒有太大的影響，但從中長期來看，將帶來電源產品性能提升、用電體驗更優化的多項潛在好處



80 Plus Ruby 認證對於玩家帶來的影響

影響一｜能源轉換進一步提升

雖然 Ruby 等級目前沒有直接應用在消費級電源供應器，但未來可能會下放技術與標準至高階的電源供應器。

更高的效能轉換可以帶來以下優點





轉換效能時損耗更低，更不容易產生多餘的廢熱



能源轉換率更高，電費會更省



多餘的廢熱減少，風扇轉速更低，電源的噪音也更低







影響二｜帶動整體電源市場升級

雖然現階段消費級的電源供應器還無法獲得 Ruby 等級認證，但有可能會推動高階鈦金認證電源進行升級，設計出效能轉換更高的供電管理。







影響三｜更加環保及省電

雖然短時間的省電並不明顯，但長期累積下來，高效能轉換的電源供應器一年會節省數十到數百度的電。對於長時間剪輯及實況的工作者來說會比較有感。







80 Plus Ruby 認證目前的狀況

截至到 2025 年中為止，僅有一款台達電 5500W 的伺服器電源通過 80 Plus Ruby 認證，消費級電源供應器最高的規範還是維持在 80 Plus 鈦金，沒有推出新的規範。







論價格部分，即使推出了 80 Plus Ruby 認證的消費級電源供應器，售價可能會比鈦金認證的電源供應器再高 10%~20% ，並不符合市場需求。



結論

對於一般 DIY 玩家來說，80 Plus 金牌認證以上的電源供應器已經相當足夠，但對於永續發展來說，更高效能轉換的電源供應器會是未來更可靠的選擇。





80 Plus 增加 Ruby 等級看似對於伺服器電源有所差別，其實也同時對消費級電源供應器帶來長遠的影響。

80 Plus 增加 Ruby 等級，對於玩家來說有什麼影響

使用最新的 ATX 3.1 電源供應器時，最需要注意的就是顯示卡供電線材 12V 2X6 接口，雖然經過改良後線材已經不容易出現接口燒毀的問題，但人為不當的使用狀況還是會出現損壞，因此需要特別注意以下事項

供電線材及顯示卡接口的連接狀態

在連接顯示卡時，需要注意線材及顯示卡連接口是否方向相同，連接卡榫是否完全接合及鎖定。

需要距離 35 毫米以上再進行折彎

無論是直插式還是直立式安裝顯示卡，都會面臨顯示卡供電線需要彎折的問題，若在距離供電線接口太近的位置彎曲線材，可能會導致接口附近的塑膠皮脫落，出現漏電的情況，因此建議距離供電線接口至少 35 毫米後在進行彎折。

雖然目前電源供應器線材的耐用度非常高，但過度用力或是多次彎折線材還是會造成線材出現損壞，進而發生漏電的狀況。





使用最新的 ATX 3.1 電源供應器時，最需要注意的就是顯示卡供電線材 12V 2X6 接口，雖然經過改良後線材已經不容易出現接口燒毀的問題，但人為不當的使用狀況還是會出現損壞，因此需要特別注意以下事項



1.    供電線材及顯示卡接口的連接狀態

在連接顯示卡時，需要注意線材及顯示卡連接口是否方向相同，連接卡榫是否完全接合及鎖定。







2.    需要距離 35 毫米以上再進行折彎

無論是直插式還是直立式安裝顯示卡，都會面臨顯示卡供電線需要彎折的問題，若在距離供電線接口太近的位置彎曲線材，可能會導致接口附近的塑膠皮脫落，出現漏電的情況，因此建議距離供電線接口至少 35 毫米後在進行彎折。







3.    請勿用力或多次彎折線材

雖然目前電源供應器線材的耐用度非常高，但過度用力或是多次彎折線材還是會造成線材出現損壞，進而發生漏電的狀況。





使用最新 12V -2x6 顯示卡供電線材時需注意以下幾點。

使用最新 ATX 3.1 電源供應器顯示卡供電線材注意事項

電源供應器可透過線材連接方式來區分全模組、半模組及直出式，這些類型主要是影響理線的便利性、裝機時的靈活度及機殼內部的整潔。

全模組化電源指的是所有從主機板連接至電源的線材都可以拆卸，可以自行選擇哪些線材需要安裝，對於DIY 玩家組裝上比較靈活，理線上會更加好看。

半模組化電源主要的線材固定在電源供應器上無法拆卸，其他線材則可以拆卸，這樣的設計有一定的靈活度。

所有供電線材都直接連接至PSU內部，無法拆卸，價格便宜但理線不方便。

哪一種電源供應器比較適合你？

如果你滿足以下條件之一，建議您直接選擇

若你滿足以下條件，建議您選擇





電源供應器可透過線材連接方式來區分全模組、半模組及直出式，這些類型主要是影響理線的便利性、裝機時的靈活度及機殼內部的整潔。



全模組化電源（Fully modular）

全模組化電源指的是所有從主機板連接至電源的線材都可以拆卸，可以自行選擇哪些線材需要安裝，對於DIY 玩家組裝上比較靈活，理線上會更加好看。



✅ 優點





可安裝所需線材，避免雜亂



方便線材的升級及維修，無需更換整台電源



⚠️ 缺點





售價比半模組及直出式還高



因為需要自行安裝線材，對於新手玩家較不友善







半模組化電源

半模組化電源主要的線材固定在電源供應器上無法拆卸，其他線材則可以拆卸，這樣的設計有一定的靈活度。



✅ 優點





24 Pin 主機板與8 Pin CPU 供電線固定，可以避免新手安裝時插錯



仍可減少不必要的線材，維持機殼內部整潔



⚠️ 缺點





主要供電線無法拆卸，可能會有多餘線材影響機殼內部空間



比全模組稍微難整理，但仍比直出式好







直出式電源

所有供電線材都直接連接至PSU內部，無法拆卸，價格便宜但理線不方便。



✅ 優點





不需要額外安裝線材，少一道線材安裝手續



價格較低，性價比極高



⚠️ 缺點





線材較為雜亂，影響美觀及空間利用



更換較不容易，故障需要更換整顆台電源



直出式電源效能認證較低，不適合搭配中高階硬體







哪一種電源供應器比較適合你？

如果你滿足以下條件之一，建議您直接選擇全模組電源





裝機預算較充足的玩家



追求整潔的線材整理



頻繁升級硬體，希望安裝較靈活



使用高級硬體設備







若你滿足以下條件，建議您選擇半模組或直出式電源供應器就可以了





預算有限，想選擇最便宜的電源就好



組裝辦公用電腦



沒有安裝顯示卡需求





電源供應器是電腦組件中的重要部分，根據線材連接方式的不同，電分為三種主要類型：全模組、半模組及直出式。

什麼是全模組、半模組及直出式電源供應器？

隨著顯示卡的功耗越來越高，Intel 制定出新的電源供應器標準，分別為 ATX 3.0 及 ATX 3.1，主要用於應付高階顯示卡高功耗的供電需求。ATX 3.1 為ATX 3.0 的升級，主要針對供電穩定性及安全性進一步提升。

ATX 3.0 是 Intel 在 2022 年推出的新電源供應器標準，主要因應高瓦數顯示卡的需求，並引入了 PCIe 5.0 12VHPWR 供電接頭。

第一款實裝 12VHPWR 接口的顯示卡型號為 RTX 3090 Ti 。

隨著 RTX 40 系列顯示卡的發布，旗艦級顯示卡如 RTX 4090 及 RTX 4080 陸續採用最新的 12VHPWR 供電接頭，然而在販售後不久，越來越多使用者開始出現供電接頭過熱燒毀問題

，導致許多的消費者及評測媒體質疑 12VHPWR 供電接頭的可靠性。儘管 NVIDIA 出面表示供電接頭過熱燒毀主要原因為 12VHPWR 供電接頭沒有插緊，但大部分的玩家依舊認為是 12VHPWR 供電接頭設計不良所導致。

↑ 顯示卡因接頭過熱燒毀(圖自

ATX 3.1 是 Intel 針對 ATX 3.0 的改良版，主要目標是解決 12VHPWR 供電線接頭過熱導致燒毀問題，

ATX3.1 基於 12VHPWR 供電線接頭的改良，將供電針腳長度進行調整，以確保安全插入，除了提升安全性，也避免插拔顯卡時接觸不良導致損壞，同時改名為 12V-2x6 接頭。

特點二｜提升電源供應器的穩定性及耐用度

ATX 3.1 對電壓保持時間的要求進行了調整，滿載時只需保持 12ms，但在 80% 負載時仍保持 17ms。

ATX 3.0 及 ATX 3.1 的接頭並無法透過外觀進行辨別，目前只能透過產品規格說明進行辨別。

darkFlash 全新推出的 PMT 系列電源，使用最穩定及安全的 ATX 3.1 標準，並標配 12V-2x6 供電接口，除了可以提供高達 600W 電力輸出及穩定供電外，還避免了 ATX 3.0 供電接口燒毀的問題。使用 RTX 40 及 50 系列顯示卡，PMT 系列電源是你最可靠的電源供應器。

↑ PMT 電源 12V-2x6 供電線材及接口(圖自





隨著顯示卡的功耗越來越高，Intel 制定出新的電源供應器標準，分別為 ATX 3.0 及 ATX 3.1，主要用於應付高階顯示卡高功耗的供電需求。ATX 3.1 為ATX 3.0 的升級，主要針對供電穩定性及安全性進一步提升。



ATX 3.0 電源供應器是什麼

ATX 3.0 是 Intel 在 2022 年推出的新電源供應器標準，主要因應高瓦數顯示卡的需求，並引入了 PCIe 5.0 12VHPWR 供電接頭。第一款實裝 12VHPWR 接口的顯示卡型號為 RTX 3090 Ti 。



ATX 3.0 主要特點





支援 12VHPWR 供電接頭（16Pin）



單條線可提供 600W 功率，適合高階顯示卡



取代多條 8Pin 供電線，減少雜亂佈線。



能承受高達 200% 瞬時功耗變化，確保電腦穩定運行。



ATX 3.0 產生的爭議

隨著 RTX 40 系列顯示卡的發布，旗艦級顯示卡如 RTX 4090 及 RTX 4080 陸續採用最新的 12VHPWR 供電接頭，然而在販售後不久，越來越多使用者開始出現供電接頭過熱燒毀問題，導致許多的消費者及評測媒體質疑 12VHPWR 供電接頭的可靠性。儘管 NVIDIA 出面表示供電接頭過熱燒毀主要原因為 12VHPWR 供電接頭沒有插緊，但大部分的玩家依舊認為是 12VHPWR 供電接頭設計不良所導致。





↑ 顯示卡因接頭過熱燒毀(圖自滄者極限)



ATX3.1 的誕生

ATX 3.1 是 Intel 針對 ATX 3.0 的改良版，主要目標是解決 12VHPWR 供電線接頭過熱導致燒毀問題，



ATX3.1 主要改進特點

特點一｜供電接頭的改善

ATX3.1 基於 12VHPWR 供電線接頭的改良，將供電針腳長度進行調整，以確保安全插入，除了提升安全性，也避免插拔顯卡時接觸不良導致損壞，同時改名為 12V-2x6 接頭。







特點二｜提升電源供應器的穩定性及耐用度

ATX 3.1 對電壓保持時間的要求進行了調整，滿載時只需保持 12ms，但在 80% 負載時仍保持 17ms。



ATX3.0 及 ATX 3.1 差異比較

ATX 3.0 及 ATX 3.1 的接頭並無法透過外觀進行辨別，目前只能透過產品規格說明進行辨別。







ATX3.1 電源推薦 - PMT 系列電源

darkFlash 全新推出的 PMT 系列電源，使用最穩定及安全的 ATX 3.1 標準，並標配 12V-2x6 供電接口，除了可以提供高達 600W 電力輸出及穩定供電外，還避免了 ATX 3.0 供電接口燒毀的問題。使用 RTX 40 及 50 系列顯示卡，PMT 系列電源是你最可靠的電源供應器。





↑ PMT 電源 12V-2x6 供電線材及接口(圖自巴哈開箱 - 杜甫)

ATX 3.0 電源供應器的出現是為了應付高階顯示卡高功耗需求，ATX 3.1 則是基於 ATX 3.0 的問題進行改良。

ATX 3.0 及 ATX 3.1 電源供應器詳細介紹

darkFlash大飛台灣官方電腦周邊直營

PSU 電源供應器
