實用技巧

水冷散熱器的技術變得非常成熟，因此有更多的消費者選擇使用一體式水冷散熱器為處理器進行散熱。除了解熱效能外，散熱器的安裝體驗也變得重要，因此廠商們從最重要的水冷風扇下手，改善用戶安裝體驗。

目前是市面上的水冷風扇分別為常規風扇、特規鏈扣風扇及拼接風扇。

與一般的機殼風扇相同，連接是透過 PWM + ARGB 兩種線材方式。PWM 線材為 4 Pin 接頭，主要目的是透過主機板控制風扇的轉速 ;  ARGB 線材為 3 Pin 接頭，燈光效果則是透過他來控制。

通用風扇連接方式，可與機殼風扇進行連接。

安裝體驗極度不佳，一顆風扇會需要連接兩種線材，安裝不易，整線困難。

採用特規線材的風扇相互連接，一條線就完成風扇與風扇之間的串連，最後只需要將線材連接到主機板即可。

節省風扇安裝時間。而且這種特規的水冷風扇，廠商基本上都已經將風扇在冷排上，無需再花時間將風扇鎖在冷排上。

若不幸遇到風扇故障，只能向原廠購買，無法購買其他風扇替換。

可能是透過拼接或是磁吸方式連接，風扇與風扇之間不再需要線材完成連接。與特規鏈扣風扇相同，最後只需要將線材連接到主機板即可。

風扇與風扇之間完全不需要線材，整體更加美觀。

由於技術問題，使用拼接風扇連接方式的一體式水冷售價較高，對於預算有限的玩家們可能不是一個好選擇。

darkFlash 推出的 DN-360S 冰旋風一體式水冷散熱器，不止使用了兼具性價比及安裝體驗的鏈扣風扇設計，還貼心的為玩家們預鎖好風扇，大大節省安裝的時間。除此之外，還配備了一顆 2.1 吋 480*480 像素的 IPS 螢幕，不管是硬體數據監測還是要換成自定義的可愛動圖，DN-360S 冰旋風都可以做得到！





水冷散熱器的技術變得非常成熟，因此有更多的消費者選擇使用一體式水冷散熱器為處理器進行散熱。除了解熱效能外，散熱器的安裝體驗也變得重要，因此廠商們從最重要的水冷風扇下手，改善用戶安裝體驗。



水冷排風扇類型

目前是市面上的水冷風扇分別為常規風扇、特規鏈扣風扇及拼接風扇。



｜常規風扇

與一般的機殼風扇相同，連接是透過 PWM + ARGB 兩種線材方式。PWM 線材為 4 Pin 接頭，主要目的是透過主機板控制風扇的轉速 ;  ARGB 線材為 3 Pin 接頭，燈光效果則是透過他來控制。



優點：通用風扇連接方式，可與機殼風扇進行連接。

注意事項：安裝體驗極度不佳，一顆風扇會需要連接兩種線材，安裝不易，整線困難。



美觀性：⭑⭑

安裝體驗：⭑

性價比：⭑⭑⭑⭑







｜鏈扣風扇

採用特規線材的風扇相互連接，一條線就完成風扇與風扇之間的串連，最後只需要將線材連接到主機板即可。



優點：節省風扇安裝時間。而且這種特規的水冷風扇，廠商基本上都已經將風扇在冷排上，無需再花時間將風扇鎖在冷排上。

注意事項：若不幸遇到風扇故障，只能向原廠購買，無法購買其他風扇替換。



美觀性：⭑⭑⭑⭑

安裝體驗：⭑⭑⭑⭑⭑

性價比：⭑⭑⭑⭑





｜拼接風扇

可能是透過拼接或是磁吸方式連接，風扇與風扇之間不再需要線材完成連接。與特規鏈扣風扇相同，最後只需要將線材連接到主機板即可。



優點：風扇與風扇之間完全不需要線材，整體更加美觀。

注意事項：由於技術問題，使用拼接風扇連接方式的一體式水冷售價較高，對於預算有限的玩家們可能不是一個好選擇。



美觀性：⭑⭑⭑⭑⭑

安裝體驗：⭑⭑⭑⭑⭑

性價比：⭑⭑







鏈扣風扇水冷最佳選擇 – DN-360S 冰旋風

darkFlash 推出的 DN-360S 冰旋風一體式水冷散熱器，不止使用了兼具性價比及安裝體驗的鏈扣風扇設計，還貼心的為玩家們預鎖好風扇，大大節省安裝的時間。除此之外，還配備了一顆 2.1 吋 480*480 像素的 IPS 螢幕，不管是硬體數據監測還是要換成自定義的可愛動圖，DN-360S 冰旋風都可以做得到！















市面上常見的水冷風扇有常規風扇、鏈扣風扇及拼接風扇，了解其特點並選購合適的水冷。

一體式水冷電腦散熱器的風扇類型

選購指南

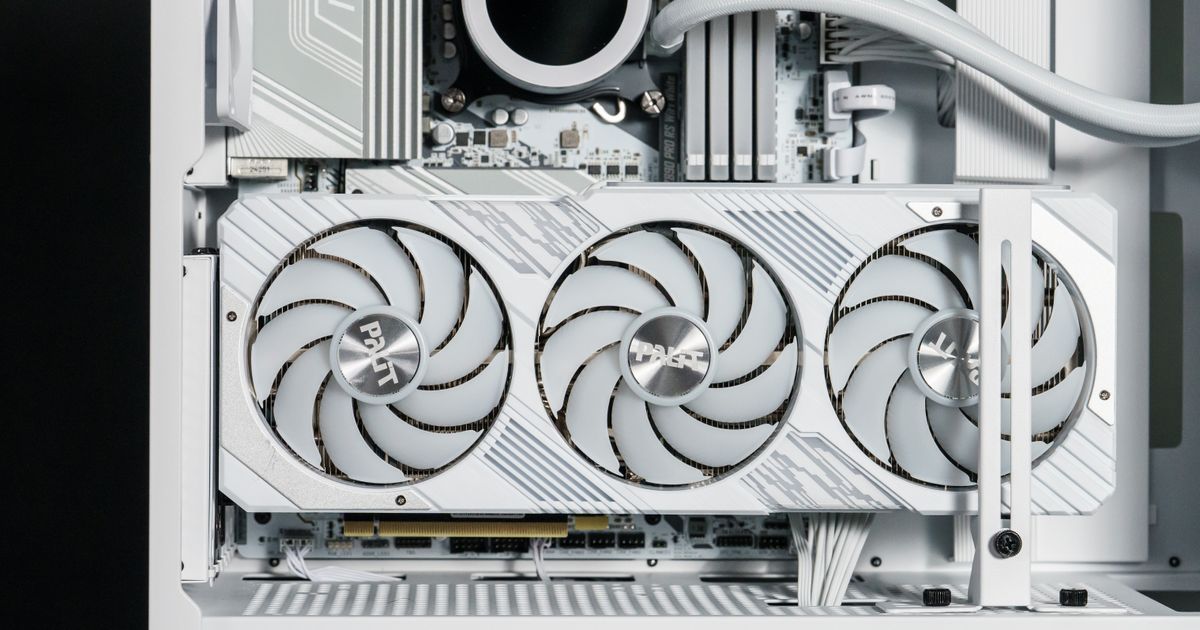

顯示卡的安裝方式分為傳統的水平安裝及比較美觀的直立安裝。水平安裝就是將顯示卡的金屬觸點直接插在PCIe 的插槽上。直立安裝則是將顯示卡垂直固定在機殼內，並透過額外的顯示卡支架及線材進行安裝。

使用直立方式安裝可以將顯示卡的正面完整的展現，尤其是大部分的顯示卡都擁有RGB燈效，可以更好的展示顯示卡外觀細節。

旗艦級的顯示卡體積較大，重量較重，若長時間水平安裝可能會造成PCB板彎曲。直立式安裝能更有效的支撐顯示卡，避免變形。

由於大部分的機殼都預設為水平顯示卡安裝，如果想要直立安裝顯示卡，則需要額外購買直立支架及 PCIe 轉接線，因此會產生額外購買配件的費用。

直立顯示卡安裝需要使用 PCIe 轉接線，根據轉接線的品質，會有大約 1% - 10% 左右的效能損耗。

選擇品質及規格較好的轉接線，建議選購大品牌及標示 PCI-e 4.0 的轉接線，可有效降低效能損耗。

若使用內部空間較小的機殼，除了需要 4 個以上的 PCI 擴充槽外，還需要移除後機殼風扇。

DY470 星際曜石機殼將後側擴充擋板設計為可完全移除，提供給選購 DY470 的消費者可以依照個人風格，在水平及直立式顯示卡安裝之間隨時切換！





顯示卡的安裝方式分為傳統的水平安裝及比較美觀的直立安裝。水平安裝就是將顯示卡的金屬觸點直接插在PCIe 的插槽上。直立安裝則是將顯示卡垂直固定在機殼內，並透過額外的顯示卡支架及線材進行安裝。



直立式顯示卡安裝的優點

展示美觀

使用直立方式安裝可以將顯示卡的正面完整的展現，尤其是大部分的顯示卡都擁有RGB燈效，可以更好的展示顯示卡外觀細節。







有效避免顯示卡彎曲

旗艦級的顯示卡體積較大，重量較重，若長時間水平安裝可能會造成PCB板彎曲。直立式安裝能更有效的支撐顯示卡，避免變形。



直立式顯示卡安裝注意事項

需要額外配件

由於大部分的機殼都預設為水平顯示卡安裝，如果想要直立安裝顯示卡，則需要額外購買直立支架及 PCIe 轉接線，因此會產生額外購買配件的費用。





效能損耗

直立顯示卡安裝需要使用 PCIe 轉接線，根據轉接線的品質，會有大約 1% - 10% 左右的效能損耗。

*解決方式：選擇品質及規格較好的轉接線，建議選購大品牌及標示 PCI-e 4.0 的轉接線，可有效降低效能損耗。







需要較大的機殼

若使用內部空間較小的機殼，除了需要 4 個以上的 PCI 擴充槽外，還需要移除後機殼風扇。







支援直立式顯示卡機殼推薦 - DY470 星際曜石

DY470 星際曜石機殼將後側擴充擋板設計為可完全移除，提供給選購 DY470 的消費者可以依照個人風格，在水平及直立式顯示卡安裝之間隨時切換！











DY470 產品影片





了解顯示卡直立安裝的優缺點後，使玩家能夠更快在水平及直立顯示卡安裝之間選擇。

顯示卡直立安裝有哪些優缺點呢？

開箱評測

這次有幸受邀大飛台灣邀請首發體驗背插主機海景房機殼，當時第一次看到它亮相也是在 2024 Computex 的攤位內，當時聽了介紹得知是一款背插機殼，三片大面積玻璃通透感及碩大的空間配置，相當的特別，收到體驗邀請時，手上也有一套 ROG BTF 套餐，就接下了這個挑戰。不過設定配置時在散熱部分陷入猶豫，目前市面上幾乎所有水冷都還是有管材線材，想要做到極致背插感覺還差了點意思，後來想到了本土國際水冷大廠 Bitspower 有一款新推出的背插水冷頭，加上前一次開箱做的 CR360 的體驗非常的好，就找到 Bitspower 聊聊，他們也很願意提供產品試用，所以就有了這次的裝機企劃，以下就來看一下本次的裝機體驗

Steel chassis鋼製底盤，強化玻璃 前 / 側

ATX / micro-ATX / mini-ITX / E-ATX(拆除顯卡支架)

：Intel i9 14900KS (後續上水時因廠商借機器去展覽故拆除CPU)

：ASUS ROG Strix GeForce RTX 4090 24GB GDDR6X BTF OC

 : Kingston FURY Renegade DDR5 7200MHZ 16G*2 黑銀

 : darkFlash DM12 / DM12R PRO PWM (正向*4 反向*3)

 : Corsair SF-L Series SF850L ATX3.0 PCIE5.0

機殼外箱包裝有著顯眼的 DY470 字樣以及機殼設計元素，箱子實在是很寬。

這次的包材相當厚實，也對應了前方的箱子這麼大的原因，可以看到配件盒子直接鑲嵌在了包材上。

前蓋的菱角設計語言，三面玻璃交錯真的很有質感，關燈下看起來稜角分明且具有質感，且上蓋一半做透明玻璃讓整體視覺開闊, 開機後就會是滿滿的通透感。

玻璃採用手擰螺絲搭配快拆結構，拆裝相對直覺。

後方可以看到電供採用垂直安裝，風扇孔則是專給 120mm 風扇使用。

底部風扇防塵網為抽拉式，防塵網本體同樣印有 DF logo，同時可以看到前蓋的稜角設計延伸到了底部腳座，完善視覺效果。

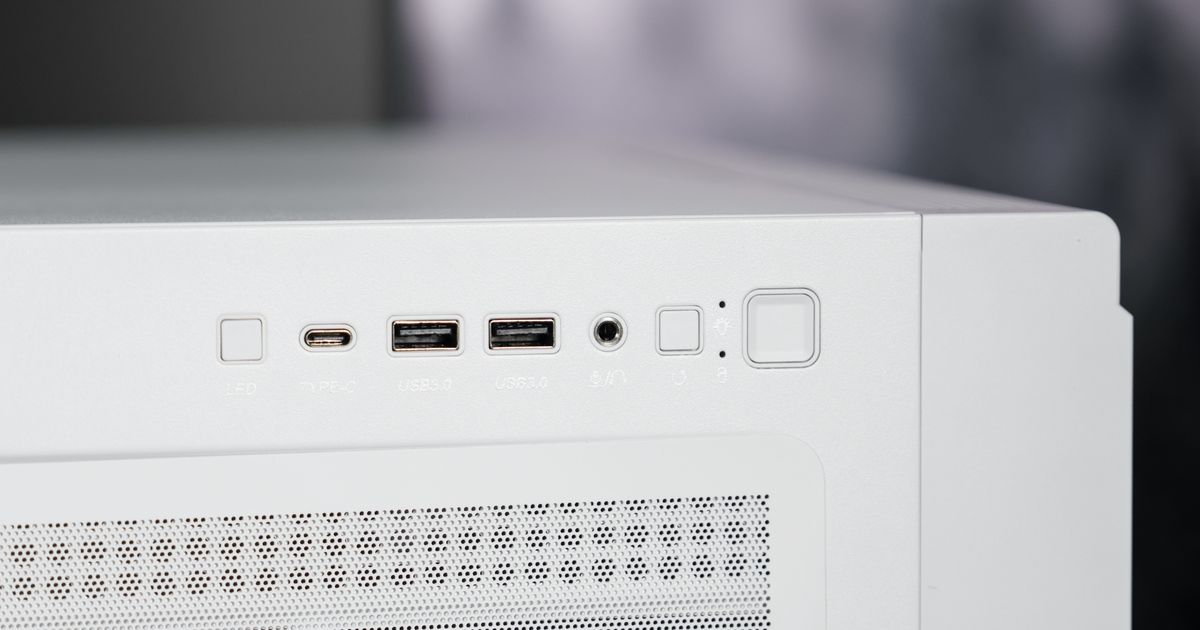

側 IO 提供相對完善，比較喜歡的部分是在於有把麥克風及耳機孔分開做，相容性更高。

玻璃卸下之後可以看到完整的 ATX 背插主板安裝位置。

背插接口位置開得很大，相容性會相對高，上方的風扇位做了一個內凹設計作微分倉，提高對風扇 / 冷排的安裝相容性。

顯卡支架使用夾式支撐，如果要安裝雙卡也可以轉成從底部支撐，半隱藏式支架簡單且支援度高。





前言

這次有幸受邀大飛台灣邀請首發體驗背插主機海景房機殼，當時第一次看到它亮相也是在 2024 Computex 的攤位內，當時聽了介紹得知是一款背插機殼，三片大面積玻璃通透感及碩大的空間配置，相當的特別，收到體驗邀請時，手上也有一套 ROG BTF 套餐，就接下了這個挑戰。不過設定配置時在散熱部分陷入猶豫，目前市面上幾乎所有水冷都還是有管材線材，想要做到極致背插感覺還差了點意思，後來想到了本土國際水冷大廠 Bitspower 有一款新推出的背插水冷頭，加上前一次開箱做的 CR360 的體驗非常的好，就找到 Bitspower 聊聊，他們也很願意提供產品試用，所以就有了這次的裝機企劃，以下就來看一下本次的裝機體驗







開箱及零件規格介紹







DY470 官方基礎規格

尺寸：239 x 477 x 528 mm

型態：中塔式機殼

材料：Steel chassis鋼製底盤，強化玻璃 前 / 側

正插主板支援：ATX / micro-ATX / mini-ITX / E-ATX(拆除顯卡支架)

背插主板支援：ATX

前置io：





1x USB 3.2 GEN 2 Type-C



2x USB 3.0



開機電源按鈕



重新開機按鈕



麥克風+耳機組合

機殼線材：





F-PANEL前面板杜邦線套組



Type-C接頭



Audio音源孔接頭



USB3.0 接頭

風扇 / 冷排：





上方 3x120mm，支援360冷排



後方 1x120mm，支援120冷排



底部 3x120mm，支援360冷排



側邊 3x12cm，支援360冷排

顯示卡長度：





水平：410mm



垂直：390mm

散熱器高度：175mm



本次裝機的硬體配置

CPU 處理器：Intel i9 14900KS (後續上水時因廠商借機器去展覽故拆除CPU)

VGA 顯示卡：ASUS ROG Strix GeForce RTX 4090 24GB GDDR6X BTF OC

MB 主機板：ASUS ROG MAXIMUS Z790 HERO BTF

RAM 記憶體 : Kingston FURY Renegade DDR5 7200MHZ 16G*2 黑銀

CASE 機殼：darkFlash DY470 Black

FAN 風扇 : darkFlash DM12 / DM12R PRO PWM (正向*4 反向*3)

PSU 電源 : Corsair SF-L Series SF850L ATX3.0 PCIE5.0

COOLER 散熱器 : Bitspower 全套分體水冷



機殼開箱









機殼外箱包裝有著顯眼的 DY470 字樣以及機殼設計元素，箱子實在是很寬。







這次的包材相當厚實，也對應了前方的箱子這麼大的原因，可以看到配件盒子直接鑲嵌在了包材上。



機殼各角度展示：























前蓋的菱角設計語言，三面玻璃交錯真的很有質感，關燈下看起來稜角分明且具有質感，且上蓋一半做透明玻璃讓整體視覺開闊, 開機後就會是滿滿的通透感。







玻璃採用手擰螺絲搭配快拆結構，拆裝相對直覺。







後方可以看到電供採用垂直安裝，風扇孔則是專給 120mm 風扇使用。











底部風扇防塵網為抽拉式，防塵網本體同樣印有 DF logo，同時可以看到前蓋的稜角設計延伸到了底部腳座，完善視覺效果。







側 IO 提供相對完善，比較喜歡的部分是在於有把麥克風及耳機孔分開做，相容性更高。







玻璃卸下之後可以看到完整的 ATX 背插主板安裝位置。











背插接口位置開得很大，相容性會相對高，上方的風扇位做了一個內凹設計作微分倉，提高對風扇 / 冷排的安裝相容性。











顯卡支架使用夾式支撐，如果要安裝雙卡也可以轉成從底部支撐，半隱藏式支架簡單且支援度高。











3片玻璃的支撐模組，細節 DF logo。







頂部冷排風扇位的開孔也是傾斜設計，左側則是玻璃固定螺絲。











防塵網上蓋的視覺設計個人很喜歡，同樣採用手擰快拆設計。







來到本次重點的背蓋上，背板拆下後可以看到是一大面的藏線背蓋，外觀則是呼應上蓋的紋理設計，在電供的位子有保留散熱位置。















拆下背蓋之後，整線空間算很大，佈線位置中規中矩。







硬碟支架同樣是垂直安裝。











線材部分比較簡單，標準配置。











配件盒一覽，DF 家的風格，傳統的擦玻璃布也有附上，螺絲也是標準配置。







順帶一提，說明書也有附在機殼內，這顆機殼三片玻璃拆裝步驟會相對複雜，可以搭配說明書食用(?)



組裝零件開箱







零件部分是來自華碩 ROG 的豪華 BTF 生態系統，分別是 ROG MAXIMUS Z790 HERO BTF 以及 ROG Strix GeForce RTX 4090 24GB GDDR6X BTF OC。







首先來看 Z790 主機板，包裝盒設計語言還是維持著純血 ROG MAXIMUS 風格。















簡單帶一下豪華內容物















ROG MAXIMUS 的散熱質感真的很頂，是其他的主板散發不出的風格，亮面以及霧面的結合，線條光感視覺拉滿，ROG ID是真的厲害。







後io配置，Wi-Fi 天線是新款的快裝設計，可以不用一直轉圈圈打結了～











除錯燈以及開機鈕都做了覆蓋。







BTF 生態系統專用的顯卡供電插槽。



















這張板子背後也有很多亮點，CPU 供電插槽有做強化設計，左側16Pin是重點，顯示卡靠這邊來供電。







顯卡部分，盒裝設計和普通版 ROG 4090 基本一樣，不過多了 BTF EDITION 字樣及顯卡外觀多了一排金手指























多了一排供電指金手指。















顯卡設計幾乎是一樣的，自己是覺得說 ROG 40 系列設計，體驗上有點類似 G82 M4 的大鼻孔一樣越看越好看。



零件組裝



















ROG 配件加上機殼的消光配色是如此合適。















開口位子標準，且有預留更多位子保留空間給不同型號的主機板。















機殼安裝的風扇是 DF 家性價比超高的 DM12 / DM12R ARGB 風扇，燈光效果特別以外，是反向風扇的選擇之一。







分體式水冷零件開箱及組裝







這次有個麻煩要提前告知，因為時間問題且機器要借去展覽很趕時間，所以沒有用上硬管水冷接頭以及熱風槍，不過圖片內還是有出現，這次硬管水冷的坑下次會在別台機器補上。



















首先是老朋友 CR 薄板系列的水箱，型號是 BPM-WTCR360S，水泵雖然是薄版的 K1M 水箱，但單推 CPU 已經非常夠力







內容物







各種規格螺絲，安裝比較複雜，建議到官網參考說明書。







內附的 24PIN 短路啟動器，特別的是上面有額外接出兩路 PWM，一條是全速一條則是慢速，這對於測水跑水來說相當好用。







內附的高低鎖點扣具可以適應在不同安裝環境。







K1M 水泵以及可拆卸 PWM 線材。







5V ARGB 燈光線，同樣是有公母頭可做串接，節省插座。



















CR360S 外觀一覽



















Tarasque II 360S Radiator 冷排是標準的 360MM 規格，料號是 BPTAN-NLS360-F2PB











接管頭以及延長接頭，90 度以及偏移和賭頭等，硬管接頭這次就沒有用上了，料號都在包裝袋上，有需要也可以照著找到相應型號，這次選擇的是新款的 ta 系列，束條紋裡很有質感，CP 值很高的選擇。























最後是重頭戲，背插水冷頭，其實我對這款產品充滿好奇，在 Computex 上見到後也是相當興奮，冷頭設計精巧且有質感，用料也是相當實在，這次能借到實在是很榮幸，這款冷頭為 Bitspower 和國外大神 Nguyen Dinh Ban 合作授權的產品，據說從研發到量產花了不少的心思，能透過這樣的方式背插走水實在是相當震撼，料號為 BPM-CPURVI。











冷頭自帶矯正扣具，背板也要換成專用對鎖的背板，厚度比原廠的厚很多。







冷頭背後的水道上機效果，可以看到一邊各有 3 個過水孔可以選擇，順帶一提，如果前方 Logo 是正向的，則背後的冷頭出水為左進右出，詳細安裝還是建議參考說明書，比較複雜。











電供部分，因為要走背插冷頭所以採用 SFX-L 的規格保留空間，使用銀欣 PP08 ATX 轉 SFX 支架剛好可以貼齊背插冷頭，如果有購買這款機殼的話有需求可以參考這樣的方案去做使用。































電供安裝上去大小非常合適。























































管路因為時間問題改成全霧黑 EMT 軟管，不過上機質感特別好，其實很對我的胃口，跟 ROG 形成微工業風呼應，接下來過水就大功告成了。



















外觀角度展示，(上水時CPU提前拆除故顯示00故障燈)



































記憶體是老朋友金士頓 FURY Renegade DDR5 RGB，銀色拋光面導光效果和黑色結合帶出了整體機器的調性。











K1M水泵模組加了導光後好有FU！



光暗環境效果










有看過NV系列開箱的朋友應該都知道我很喜歡傾斜風扇的設計，這款機殼則是做在頂部，別有一番味道．



關燈效果



















結語

曾經的我未曾想過這種遊戲偷懶建模才會出現的電腦有一天會實際出現在現實中，近年終於實現了這個令人感到新奇的裝法，沒想到視覺上無線的體驗會如此整潔舒適 ，對此我對研發及設計人員感到十分的敬佩，很榮幸能讓我組裝生涯添上一筆值得回味的一組開箱。



文章轉載自：MSC Studio

全新 DY470 機殼開箱，並搭配 ROG BTF 系列主機板、顯示卡及 Bitspower 背插式水冷進行展示。

330度超大視角背插式機殼開箱 darkFlash DY470 星際曜石

背插式主機板是一種將處理器、顯示卡及主機板上需要連接電源的插槽及接口改到主機板背後。這種設計可以讓機殼內部看起來更加簡潔，大幅提供理線效果。除此之外，還有哪些特點呢？

背插式主機板將所有的線材改到主機板背後連接，因此機殼內部再也看不到雜亂的線材，整體變得非常的整齊。

在安裝 CPU 供電線材時，常常會因為機殼頂部水冷排的干涉，導致供電的連接上非常困難。但供電孔位改到背面後，不再出現線材安裝的困難，大大提升裝機的效率。

有哪些主機板廠商有推出背插式主機板？

目前華碩將支援背插式的主機板命名為 BTF，因此只要有看到型號中有 BTF，代表該型號為背插式主機板。

看到 Project Zero，就代表是 MSI 推出的背插式主機板。目前僅推出銀色版本，且在主機板上還有代表 Project Zero 的標示，辨識度非常高！

B650E AORUS STEALTH ICE 是目前唯一一張背插式主機板型號，而且只支援 AMD 處理器，在選購這張主機板時需要特別留意。

購買背插式主機板時需要注意哪些呢？

如選擇背插式主機板後，需要特別留意機殼是否也支援背插式主機板。除了機殼的說明外，也可以透過觀察機殼內部的開孔，快速辨識是否支援背插板。

由於主機板的線材都改到背後進行連接，因此後方的理線空間需要夠深，才能避免線材整理好，但背板合不上的尷尬畫面。

背插式主機板會不會成爲主流？

雖然目前主機板廠商推出的速度有點緩慢，但背插式主機板兼具了機殼線材的美觀性及裝機效率。無論是從顏值還是 DIY 玩家的角度都是好的發展方向，因此期待主機板廠持續推出更具性價比的背插式主機板，推動背插式主機板普及化。

darkFlash 推出第一款支援背插式主機板 - DY470 機殼。除了支援背插式主機板外，外觀也相當有特色，採用三面超透徹玻璃面板設計及不規則切角設計，放在桌上宛如一件藝術品。為了體貼 DIY 玩家，後板還附贈了流線波浪造型理線背板，讓玩家輕鬆將線材完美隱藏。標配四顆高效能 ARGB 風扇，為散熱而生。





背插式主機板是一種將處理器、顯示卡及主機板上需要連接電源的插槽及接口改到主機板背後。這種設計可以讓機殼內部看起來更加簡潔，大幅提供理線效果。除此之外，還有哪些特點呢？



背插式主機板的特點

機殼內部美觀

背插式主機板將所有的線材改到主機板背後連接，因此機殼內部再也看不到雜亂的線材，整體變得非常的整齊。







線材的連接更加簡單

在安裝 CPU 供電線材時，常常會因為機殼頂部水冷排的干涉，導致供電的連接上非常困難。但供電孔位改到背面後，不再出現線材安裝的困難，大大提升裝機的效率。







有哪些主機板廠商有推出背插式主機板？

華碩 BTF 系列

目前華碩將支援背插式的主機板命名為 BTF，因此只要有看到型號中有 BTF，代表該型號為背插式主機板。







微星 Project Zero 系列

看到 Project Zero，就代表是 MSI 推出的背插式主機板。目前僅推出銀色版本，且在主機板上還有代表 Project Zero 的標示，辨識度非常高！







技嘉B650E AORUS STEALTH ICE

B650E AORUS STEALTH ICE 是目前唯一一張背插式主機板型號，而且只支援 AMD 處理器，在選購這張主機板時需要特別留意。



購買背插式主機板時需要注意哪些呢？

機殼是否支援背插板

如選擇背插式主機板後，需要特別留意機殼是否也支援背插式主機板。除了機殼的說明外，也可以透過觀察機殼內部的開孔，快速辨識是否支援背插板。





後方理線空間是否足夠

由於主機板的線材都改到背後進行連接，因此後方的理線空間需要夠深，才能避免線材整理好，但背板合不上的尷尬畫面。







背插式主機板會不會成爲主流？

雖然目前主機板廠商推出的速度有點緩慢，但背插式主機板兼具了機殼線材的美觀性及裝機效率。無論是從顏值還是 DIY 玩家的角度都是好的發展方向，因此期待主機板廠持續推出更具性價比的背插式主機板，推動背插式主機板普及化。







支援背插式主機板機殼推薦

darkFlash 推出第一款支援背插式主機板 - DY470 機殼。除了支援背插式主機板外，外觀也相當有特色，採用三面超透徹玻璃面板設計及不規則切角設計，放在桌上宛如一件藝術品。為了體貼 DIY 玩家，後板還附贈了流線波浪造型理線背板，讓玩家輕鬆將線材完美隱藏。標配四顆高效能 ARGB 風扇，為散熱而生。











DY470 產品影片



背插式主機板是近期相當熱門的話題，它將成為主流有以下幾種原因。

背插式主機板是什麼？ 會是未來主流嗎？

SSD 需要額外的散熱方式，才能降低硬碟的溫度，同事防止效能下降。

M.2 SSD 散熱片是一種專門為發熱量越來越高的 M.2 SSD 所設計的配件，主要的目的是降低 SSD 在運作過程中所產生的熱量。

將金屬以擠壓或切削的方式，製作出密集的鰭片以增加空氣接觸面積，在經過熱輻射後讓 SSD 大幅降溫，以被動散熱的方式，僅靠自然風流帶走散熱鰭片上的熱能。

由於 M.2 SSD 的讀寫速度動不動就 3000MB/s 以上，在高速運作時會產生大量的熱量，散熱片或散熱器可以幫助 M.2 SSD 將熱量平均的傳導出去進行散熱。

當 M.2 SSD 過熱時，為了保護 SSD 避免產品損壞，會自動降低讀取及寫入的速度，以上現象被稱為熱節流。散熱片或散熱器可以幫助 M.2 SSD 維持在較低的溫度，減少效能降低的風險。

持續的高溫運作可能造成 M.2 SSD 的元件產品長期的損害，導致使用壽命的減少。因此散熱片或散熱器可以有效降低 M.2 SSD 的溫度，確保長時間的高負載運作下還是穩定運作。

誰適合額外添購 M.2 SSD 固態硬碟散熱片？

在遊玩遊戲的過程中需要讀取大量的檔案，載入時會產生大量的熱量，M.2 SSD 固態硬碟散熱片或散熱器就能有效的協助散熱，確保快速的遊戲讀取速度。

因為會需要大量上傳影片素材，若這時 M.2 SSD 因過熱效能降低，產生讀取及寫入的速度變慢，導致生產力嚴重下降，是非常遺憾的一件事。M.2 SSD 散熱片能確保 SSD 維持高效運行，讀取及寫入不受影響。

M.2 SSD 散熱片或散熱器對於那些頻繁進行大量資料傳輸或追求讀取速度的使用者，散熱片是提升整體穩定性的一個關鍵的電腦配件之一。





較高階的 M.2 SSD 需要額外的散熱方式，才能降低硬碟的溫度，同事防止效能下降。M.2 SSD 散熱片是一種專門為發熱量越來越高的 M.2 SSD 所設計的配件，主要的目的是降低 SSD 在運作過程中所產生的熱量。



原理是將金屬以擠壓或切削的方式，製作出密集的鰭片以增加空氣接觸面積，在經過熱輻射後讓 SSD 大幅降溫，以被動散熱的方式，僅靠自然風流帶走散熱鰭片上的熱能。







為什麼 M.2 SSD 固態硬碟需要安裝散熱片？

1. 避免 M.2 SSD 的溫度過高

由於 M.2 SSD 的讀寫速度動不動就 3000MB/s 以上，在高速運作時會產生大量的熱量，散熱片或散熱器可以幫助 M.2 SSD 將熱量平均的傳導出去進行散熱。



2. 防止讀寫效能下降

當 M.2 SSD 過熱時，為了保護 SSD 避免產品損壞，會自動降低讀取及寫入的速度，以上現象被稱為熱節流。散熱片或散熱器可以幫助 M.2 SSD 維持在較低的溫度，減少效能降低的風險。



3. 延長壽命

持續的高溫運作可能造成 M.2 SSD 的元件產品長期的損害，導致使用壽命的減少。因此散熱片或散熱器可以有效降低 M.2 SSD 的溫度，確保長時間的高負載運作下還是穩定運作。



誰適合額外添購 M.2 SSD 固態硬碟散熱片？

1.重度遊戲玩家

在遊玩遊戲的過程中需要讀取大量的檔案，載入時會產生大量的熱量，M.2 SSD 固態硬碟散熱片或散熱器就能有效的協助散熱，確保快速的遊戲讀取速度。







2. 內容創作者

因為會需要大量上傳影片素材，若這時 M.2 SSD 因過熱效能降低，產生讀取及寫入的速度變慢，導致生產力嚴重下降，是非常遺憾的一件事。M.2 SSD 散熱片能確保 SSD 維持高效運行，讀取及寫入不受影響。







M.2 SSD 散熱片或散熱器對於那些頻繁進行大量資料傳輸或追求讀取速度的使用者，散熱片是提升整體穩定性的一個關鍵的電腦配件之一。



M.2 SSD 散熱片的安裝方式



M.2 SSD 散熱片是一個非常實用的配件，能有效降低 SSD 溫度，避免效能下降，並延長硬碟壽命。

M.2 SSD 固態硬碟需要額外購買散熱片嗎？

PS5 Pro 在萬眾期待下終於正式上市了！但官方 24,280 元的售價對於大部分的玩家來說不親民，且 PS5 Pro 除了在娛樂外，並沒辦法在生產力上帶來貢獻。因此有需多的玩家偏好組裝一台桌機，不止可以玩遊戲，還可以用來工作。

以下我們將推薦與 PS5 Pro 售價差不多，且為 AMD 架構的硬體作為參考。

作為一台電競遊戲主機，Ryzen 5 - 5600GT 擁有 6 個核心及 12 個線程，無論是遊戲的體驗還是文書處理，都有非常流暢的體驗。

PRIME A520M-K 為一款入門的 M-ATX 的主機板，非常適合遊戲玩家使用且在價格上非常實惠。

金士頓作為記憶體 T0 級別的廠商，

專為遊戲玩家設計。這款記憶體提供高頻率、高穩定性的運行，並且支持自動超頻，對於想要提高記憶體效能的玩家來說，是一個不錯的選擇。

由於 PS5 Pro 採用 2 TB 的儲存空間，因此在本次菜單中也選擇 XPG ADATA Legend 900 2TB 容量大小的 SSD。這款 SSD 提供了讀取 7000M 及寫入 5400M 極快的傳輸速度和 2TB 的大容量，確保遊玩時不會出現卡頓情況！

無光的 Z4 如同黑武士般，低調要但不失效能，擁有四根純銅導管及轉速高達 1600RPM 的高效能 PWM 風扇的幫助下，Ryzen 5 - 5600GT 可以發揮出 CPU 最佳的效能。

由於 PS5 Pro 的晶片都是基於 AMD 架構，因此在顯示卡推薦為基於 AMD RDNA 3 架構的撼訊 RX7600XT 16G，除了配備 16GB GDDR6 記憶體外，還支援了 AMD 的 FSR 技術，在畫質及遊玩上都能得到進一步的提升。

全漢 聖武士 650W 使用了全日系的工業等級電解電容並通過 80 Plus ®銅牌認證標準，在電源的品質上有所保證。

darkFlash 非常受歡迎的 MOTI 鏡之島系列推出全新家族成員 MOTI Mini 鏡之小島啦！MOTI Mini 鏡之小島繼承了MOTI 鏡之島無A 柱及側邊 I/O 等特色，同時提升空間的利用性，讓 MOTI Mini 鏡之小島佔用桌面更小的體積。

支援 M-ATX 的 MOTI Mini 鏡之小島雖然體積小巧，但依舊能兼容市面上大部分的顯示卡 (長度322mm以下) 及散熱器高度 180mm 以下的散熱器，同時標配 5 顆 120mm 的風扇，為你的電腦達到最佳散熱效果。

隨著 PS5 Pro 的售價推出後，有許多的玩家認為定價上並不太合理，且接近 $

24,280元的價格可以自行組裝出效能不錯的電競主機，再加上 PS 推出的遊戲不在獨佔於主機平台，因此選購一台電競主機可能是目前最佳的選擇。





PS5 Pro 在萬眾期待下終於正式上市了！但官方 24,280 元的售價對於大部分的玩家來說不親民，且 PS5 Pro 除了在娛樂外，並沒辦法在生產力上帶來貢獻。因此有需多的玩家偏好組裝一台桌機，不止可以玩遊戲，還可以用來工作。



以下我們將推薦與 PS5 Pro 售價差不多，且為 AMD 架構的硬體作為參考。









CPU 處理器：AMD Ryzen 5 - 5600GT

作為一台電競遊戲主機，Ryzen 5 - 5600GT 擁有 6 個核心及 12 個線程，無論是遊戲的體驗還是文書處理，都有非常流暢的體驗。







主機板：華碩 PRIME A520M-K

PRIME A520M-K 為一款入門的 M-ATX 的主機板，非常適合遊戲玩家使用且在價格上非常實惠。





記憶體：金士頓 FURY Beast 16GB(8GB*2) D4-3200

金士頓作為記憶體 T0 級別的廠商，專為遊戲玩家設計。這款記憶體提供高頻率、高穩定性的運行，並且支持自動超頻，對於想要提高記憶體效能的玩家來說，是一個不錯的選擇。







固態硬碟：XPG ADATA Legend 900 2TB

由於 PS5 Pro 採用 2 TB 的儲存空間，因此在本次菜單中也選擇 XPG ADATA Legend 900 2TB 容量大小的 SSD。這款 SSD 提供了讀取 7000M 及寫入 5400M 極快的傳輸速度和 2TB 的大容量，確保遊玩時不會出現卡頓情況！

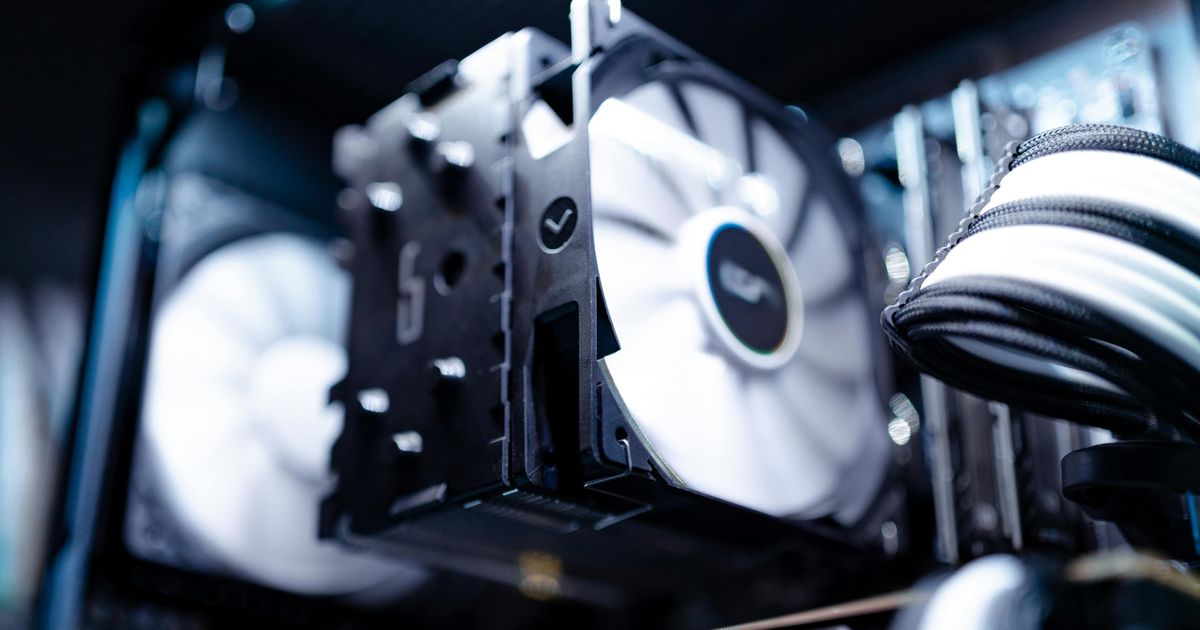

散熱器：darkFlash Z4 單塔單風扇散熱器

無光的 Z4 如同黑武士般，低調要但不失效能，擁有四根純銅導管及轉速高達 1600RPM 的高效能 PWM 風扇的幫助下，Ryzen 5 - 5600GT 可以發揮出 CPU 最佳的效能。





顯示卡：撼訊 RX7600XT 16G

由於 PS5 Pro 的晶片都是基於 AMD 架構，因此在顯示卡推薦為基於 AMD RDNA 3 架構的撼訊 RX7600XT 16G，除了配備 16GB GDDR6 記憶體外，還支援了 AMD 的 FSR 技術，在畫質及遊玩上都能得到進一步的提升。







電源：全漢 聖武士 650W

全漢 聖武士 650W 使用了全日系的工業等級電解電容並通過 80 Plus ®銅牌認證標準，在電源的品質上有所保證。





機殼：MOTI Mini 鏡之小島海景房

darkFlash 非常受歡迎的 MOTI 鏡之島系列推出全新家族成員 MOTI Mini 鏡之小島啦！MOTI Mini 鏡之小島繼承了MOTI 鏡之島無A 柱及側邊 I/O 等特色，同時提升空間的利用性，讓 MOTI Mini 鏡之小島佔用桌面更小的體積。



支援 M-ATX 的 MOTI Mini 鏡之小島雖然體積小巧，但依舊能兼容市面上大部分的顯示卡 (長度322mm以下) 及散熱器高度 180mm 以下的散熱器，同時標配 5 顆 120mm 的風扇，為你的電腦達到最佳散熱效果。





隨著 PS5 Pro 的售價推出後，有許多的玩家認為定價上並不太合理，且接近 $24,280元的價格可以自行組裝出效能不錯的電競主機，再加上 PS 推出的遊戲不在獨佔於主機平台，因此選購一台電競主機可能是目前最佳的選擇。

本文推薦與 PS5 Pro 售價差不多且為 AMD 架構的硬體菜單。

教你用 PS5 Pro 的售價組裝一台性價比極高的主機配置

DNS 冰旋峰 LCD 水冷為 darkFlash 第一款在水冷帶有螢幕的水冷。水冷螢幕除了可以監控電腦的硬體狀態外，還可以透過 darkFlash 自行研發的軟體進行客製化的設計，因此，本文會教學如何使用 darkFlash DNS 水冷軟體。

水冷的產品頁面，點擊右上角“驅動程式”，並點擊下載區的"DNS 冰旋峰驅動程式"。

點擊“連接並開始使用”，軟體就會開始與水冷頭螢幕進行同步。

*若偵測不到水冷，請將電腦重新開機或重新插拔連接至 USB 的線材。

DNS 軟體可以電腦的 CPU 處理器資訊、GPU 顯示卡資訊及水冷相關資訊。

DNS 水冷有四種客製化功能，分別為文本、數據、狀態條與弧形條。除了可以客製化文字的內容外，還可以調整字體類型、大小位置及顏色。

點擊下方 “客製化” 資訊吧，並選擇 “新建”。

選擇 “背景設置”，透過 “路徑選擇”，選擇上傳的 GIF 檔、 PNG 檔或 JPG 檔。

選擇上傳的照片，並點擊保存。

回到 “主題預覽”，在主題選擇位置即可找到自定義的主題並套用主題。

透過以上 DNS 水冷軟體教學，第一次接觸螢幕水冷的 DIY 玩家更快的上手使用方式。





DNS 冰旋峰 LCD 水冷為 darkFlash 第一款在水冷帶有螢幕的水冷。水冷螢幕除了可以監控電腦的硬體狀態外，還可以透過 darkFlash 自行研發的軟體進行客製化的設計，因此，本文會教學如何使用 darkFlash DNS 水冷軟體。



如何下載 DNS 驅動軟體

請先到 DNS 冰旋峰水冷的產品頁面，點擊右上角“驅動程式”，並點擊下載區的"DNS 冰旋峰驅動程式"。







軟體與水冷頭螢幕同步

點擊“連接並開始使用”，軟體就會開始與水冷頭螢幕進行同步。

*若偵測不到水冷，請將電腦重新開機或重新插拔連接至 USB 的線材。







軟體頁面介紹

DNS 軟體可以電腦的 CPU 處理器資訊、GPU 顯示卡資訊及水冷相關資訊。





客製化功能展示

DNS 水冷有四種客製化功能，分別為文本、數據、狀態條與弧形條。除了可以客製化文字的內容外，還可以調整字體類型、大小位置及顏色。

文本展示 ↓





數據展示 ↓





狀態列展示 ↓





弧形條展示 ↓





如何客製化水冷畫面

步驟一 ｜新建主題

點擊下方 “客製化” 資訊吧，並選擇 “新建”。







步驟二 ｜上傳自定義圖檔

選擇 “背景設置”，透過 “路徑選擇”，選擇上傳的 GIF 檔、 PNG 檔或 JPG 檔。







步驟三｜保存圖檔

選擇上傳的照片，並點擊保存。







步驟四｜套用主題

回到 “主題預覽”，在主題選擇位置即可找到自定義的主題並套用主題。





透過以上 DNS 水冷軟體教學，第一次接觸螢幕水冷的 DIY 玩家更快的上手使用方式。

透過 DNS 螢幕水冷頭教學，使第一次接觸的 DIY 玩家更快上手。

DNS 冰旋峰 LCD 水冷軟體操作教學

隨著黑神話：悟空這款遊戲的爆紅，許多人為了能夠暢玩這款遊戲進行換機。作為在乎 CP 值及預算有限的學生黨們，該如何在有限的預算內，組出一台可以暢玩黑神話：悟空的電競組主機呢？

接下來我們將推薦 4 萬內的電腦硬體菜單，讓玩家可以組裝升級，用來體驗【黑神話：悟空】

由於黑神話：悟空不太吃重 CPU 的效能，再加上近期 Intel 13 代及 14 代有些問題，因此這顆 10 個核心及 16 個線程的 I5-12600K 是有限預算內不錯的選擇。

作為一個普通玩家，B760-G 基本上已經可以滿足大部分玩家的需求，支援 12 代 Intel 處理器、可安裝 DDR5 雙通道的記憶體及兩個 M.2 插槽進行擴充，還支援 WIFI 6E 技術，即便是無線連接也不怕斷線。

作為電競玩家，越高的記憶體容量及頻率對於遊戲的幀數(FPS)有一定的提升。XPG Lancer DDR5 記憶體擁有耐看的外觀及出色的速度，能夠穩定遊玩黑神話：悟空。

選到硬碟，當然是要選擇固態硬碟 SSD 啦！XPG S70 Pro 讀取速度最快可達 7400 MB/s，在遊玩黑神話：悟空能有效縮短讀取時間，遊玩不卡卡。

面對 Intel I5-12600K 的發熱量，對於四導管單風扇的 Z4 Pro Mist 來說游刃有餘，純銅導管能夠快速將處理器所產生的熱量進行傳導，並透過最高可達 1600RPM 的高效能 PWM 風扇進行解熱。

顯卡方面，推薦高效散熱的雙風扇 ASUS Dual RTX 4060 8G，2.5 slot 設計即便是小型機殼也能有極高的相容性，並同時具備散熱效能。如果想要黑神話：悟空時能夠開啟光線追蹤，RTX 4060 Dual也能帶來不錯的效能表現。

電源作為整體零件最重要的角色，選擇也不容隨便。GX-750 具備優異的性能和穩定性

，全模組化的設計及高品質的元件，確保您可以穩定的遊玩黑神話：悟空。

支援 M-ATX 的 MOTI Mini 鏡之小島雖然體積小巧，但依舊能兼容市面上大部分的顯示卡 (長度322mm以下) 及散熱器高度 180mm 以下的散熱器，同時標配 5 顆 120mm 的風扇，確保遊玩黑神話：悟空時，MOTI Mini 也能為你的電腦達到最佳散熱效果。

【黑神話：悟空】作為近期相當具有話題性的遊戲，因此有許多人為了能夠遊玩這款遊戲，自行組裝一台全新的電競主機或升級原先的配備。darkFlash 推出 4 萬內的菜單作為參考，希望 DIY 的新手小白能夠在有限的預算內遊玩【黑神話：悟空】。





隨著黑神話：悟空這款遊戲的爆紅，許多人為了能夠暢玩這款遊戲進行換機。作為在乎 CP 值及預算有限的學生黨們，該如何在有限的預算內，組出一台可以暢玩黑神話：悟空的電競組主機呢？







接下來我們將推薦 4 萬內的電腦硬體菜單，讓玩家可以組裝升級，用來體驗【黑神話：悟空】





CPU 處理器：Intel I5-12600K

由於黑神話：悟空不太吃重 CPU 的效能，再加上近期 Intel 13 代及 14 代有些問題，因此這顆 10 個核心及 16 個線程的 I5-12600K 是有限預算內不錯的選擇。





主機板：ROG STRIX B760-G Gaming WIFI

作為一個普通玩家，B760-G 基本上已經可以滿足大部分玩家的需求，支援 12 代 Intel 處理器、可安裝 DDR5 雙通道的記憶體及兩個 M.2 插槽進行擴充，還支援 WIFI 6E 技術，即便是無線連接也不怕斷線。





記憶體：XPG 32GB(雙通16GB*2) D5 6000 Lancer

作為電競玩家，越高的記憶體容量及頻率對於遊戲的幀數(FPS)有一定的提升。XPG Lancer DDR5 記憶體擁有耐看的外觀及出色的速度，能夠穩定遊玩黑神話：悟空。



固態硬碟：XPG S70 Pro 1TB

選到硬碟，當然是要選擇固態硬碟 SSD 啦！XPG S70 Pro 讀取速度最快可達 7400 MB/s，在遊玩黑神話：悟空能有效縮短讀取時間，遊玩不卡卡。



散熱器：darkFlash Z4 Pro Mist 塔散

面對 Intel I5-12600K 的發熱量，對於四導管單風扇的 Z4 Pro Mist 來說游刃有餘，純銅導管能夠快速將處理器所產生的熱量進行傳導，並透過最高可達 1600RPM 的高效能 PWM 風扇進行解熱。



顯示卡：ASUS Dual RTX 4060 8G White

顯卡方面，推薦高效散熱的雙風扇 ASUS Dual RTX 4060 8G，2.5 slot 設計即便是小型機殼也能有極高的相容性，並同時具備散熱效能。如果想要黑神話：悟空時能夠開啟光線追蹤，RTX 4060 Dual也能帶來不錯的效能表現。



電源：海韻 Focus GX-750 白色

電源作為整體零件最重要的角色，選擇也不容隨便。GX-750 具備優異的性能和穩定性，全模組化的設計及高品質的元件，確保您可以穩定的遊玩黑神話：悟空。





機殼：MOTI Mini 鏡之小島海景房

darkFlash 非常受歡迎的 MOTI 鏡之島系列推出全新家族成員 MOTI Mini 鏡之小島啦！MOTI Mini 鏡之小島繼承了MOTI 鏡之島無A 柱及側邊 I/O 等特色，同時提升空間的利用性，讓 MOTI Mini 鏡之小島佔用桌面更小的體積。



支援 M-ATX 的 MOTI Mini 鏡之小島雖然體積小巧，但依舊能兼容市面上大部分的顯示卡 (長度322mm以下) 及散熱器高度 180mm 以下的散熱器，同時標配 5 顆 120mm 的風扇，確保遊玩黑神話：悟空時，MOTI Mini 也能為你的電腦達到最佳散熱效果。







【黑神話：悟空】作為近期相當具有話題性的遊戲，因此有許多人為了能夠遊玩這款遊戲，自行組裝一台全新的電競主機或升級原先的配備。darkFlash 推出 4 萬內的菜單作為參考，希望 DIY 的新手小白能夠在有限的預算內遊玩【黑神話：悟空】。





預算 4 萬內的黑神話：悟空電競主機，可以讓你在高畫質下流暢運行遊戲，並且兼顧日常的使用需求。

4 萬內即可暢玩黑神話：悟空電競主機配置

PCI Express 又被簡稱 PCIe，是電腦主機板上常見的匯流排規格，主要是用來連接各種電腦硬體配備。PCIe 提供穩定高效的數據傳輸，因此被廣泛用於連接顯示卡、SSD、網卡及擷取卡等。

PCIe 採用點對點串行連接方式，不同設備都有專屬的傳輸通道，因此才能大幅提供數據傳輸速度。PCIe 插槽有不同的版本，如 PCIe 3.0、PCIe 4.0、PCIe 5.0

，每一代的速度都是接近倍數在成長。

：PCIe 插槽有不同的長度及通道數，主要有x1、x4、x8、x16 四種類型，x 後方的數字代表通道數，可以將它想像成一條高速公路有幾條車道，如 x16 代表同時有 16 個車道可以同步運作。

：PCIe 具有向下兼容性，PCIe 4.0 的設備可以插入PCIe 3.0 插槽使用，但最高速率會受限於 PCIe 3.0 的傳輸速率。

在挑選時，需要注意擴充產品的寬頻和主機板上的寬頻是否相同，因為低寬頻的通道會限制高寬頻產品的效能。

確保插槽的物理大小可以完成安裝。 X1 設備可以向上兼容安裝，反之則無法。

大部分的主機板都有插槽優先性，因此建議用重要的設備要安裝在距離 CPU 越近的地方，以確保最佳效能。

PCIe 插槽是主機板上關鍵的擴展插槽，通過它可以大大提升和擴展電腦的功能，從而滿足各種不同的使用需求。





PCI Express 又被簡稱 PCIe，是電腦主機板上常見的匯流排規格，主要是用來連接各種電腦硬體配備。PCIe 提供穩定高效的數據傳輸，因此被廣泛用於連接顯示卡、SSD、網卡及擷取卡等。



PCIe 的特點

高速傳輸：PCIe 採用點對點串行連接方式，不同設備都有專屬的傳輸通道，因此才能大幅提供數據傳輸速度。PCIe 插槽有不同的版本，如 PCIe 3.0、PCIe 4.0、PCIe 5.0，每一代的速度都是接近倍數在成長。



不同的插槽大小：PCIe 插槽有不同的長度及通道數，主要有x1、x4、x8、x16 四種類型，x 後方的數字代表通道數，可以將它想像成一條高速公路有幾條車道，如 x16 代表同時有 16 個車道可以同步運作。



向下兼容：PCIe 具有向下兼容性，PCIe 4.0 的設備可以插入PCIe 3.0 插槽使用，但最高速率會受限於 PCIe 3.0 的傳輸速率。





PCI-e用途及建議使用插槽







顯示卡 GPU





建議插槽：PCIe x16



原因：顯示卡需要最大的寬頻來處理高難度的圖形運算，因此通常會安裝在 x16 的插槽上。x16 的插槽可提供最高效的傳輸效率，來確保顯示卡保持最佳效能。



固態硬碟 SSD





建議插槽：PCIe x4



原因：一般安裝 SSD 都會將其安裝在主機板 M.2 插槽上，但由於主機板上的M.2 插槽不夠多，因此可以挑選M.2 PCIe 擴充卡安裝在 x4 插槽上，充分發揮SSD 的性能。



網路卡 Network Card





建議插槽：PCIe x1 或 x4



原因：雖然市面上普遍的網路卡都支援熱插拔 USB 接口，但為了追求更加穩定的網路連接，因此會挑選 PCIe 擴充網卡。而x1 插槽足以應付大部分的需求，但如果是要追求更高網速的網路卡，建議使用 x4 提升穩定性。



擷取卡 Capture Card





建議插槽：PCIe x4 或 x8



原因：擷取卡對於實況主來說，可以說是不可或缺的配備之一。而擷取卡通常需要比較高的寬頻處理影像數據，尤其是高畫質的實況轉播，因此會使用x4或x8插槽以確保足夠的數據傳輸速率。



PCIe 注意事項

寬頻兼容性：在挑選時，需要注意擴充產品的寬頻和主機板上的寬頻是否相同，因為低寬頻的通道會限制高寬頻產品的效能。

物理兼容性：確保插槽的物理大小可以完成安裝。 X1 設備可以向上兼容安裝，反之則無法。

插槽優先性：大部分的主機板都有插槽優先性，因此建議用重要的設備要安裝在距離 CPU 越近的地方，以確保最佳效能。







PCIe 插槽是主機板上關鍵的擴展插槽，通過它可以大大提升和擴展電腦的功能，從而滿足各種不同的使用需求。

PCIe 插槽作為主機板上擴充槽位之一，了解 PCIe 插槽特點及建議使用後，即可將擴充設備效能最大化。

主機板上的 PCIe 是什麼？

在挑選主機板之前，CPU 處理器的選擇至關重要。因為 Intel 及 AMD 所使用的主機板並不相通，初次接觸 DIY PC 的玩家需要特別注意。這邊將主機板的分級分為入門級、中階及高階進行區分。

在選擇主機板時，應根據自己的需求、預算和使用場景來決定合適的型號和分級。





在挑選主機板之前，CPU 處理器的選擇至關重要。因為 Intel 及 AMD 所使用的主機板並不相通，初次接觸 DIY PC 的玩家需要特別注意。這邊將主機板的分級分為入門級、中階及高階進行區分。



入門級主機板





主要客群：





普通家用主機



辦公用主機

特點：





擁有基本的擴充性，RAM 插糟基本上只會 2 個及一個 PCIE 插槽。



主機板 I/O 位置通常不會有散熱板，可以直接看到 PCB 板上的晶片。

處理器選購建議：





Intel：I3 系列、I5 系列



AMD：R3 系列、R5 系列

主機板選購型號：





Intel：H 系列、部分入門 B 系列。如 H610 。



AMD：A 系列。如 A520、A620。





中階主機板





主要客群：





輕度電競玩家



普通內容創作者

特點：





擁有更高的擴充性，RAM 插糟會有 4 個及多個 PCIE 插槽。



散熱用料通常會比 H 系列更好，部分中階的主機板還有 ARGB 燈效。

處理器選購建議：





Intel：I5 系列、I7 系列



AMD：R5 系列、R7 系列

主機板選購型號：





Intel：B 系列。如B660、B760。



AMD：B系列。如B550、B650。







高階主機板





主要客群：





重度電競玩家



專業內容創作者



高效能電腦愛好者

特點：





擁有最高擴充性如全覆蓋的散熱片、多個 PCIE 插槽及 USB Type-C 接口。



支援超頻功能，可以解放處理器的效能極限。

處理器選購建議：





Intel：I7 系列、I9 系列及所有尾數帶 K 的 CPU 處理器。



AMD：R7 系列、R9 系列

主機板選購型號：





Intel：Z 系列。如Z790。



AMD：X系列。如X670、X670E。





在選擇主機板時，應根據自己的需求、預算和使用場景來決定合適的型號和分級。

將主機板區分為入門級、中階及高階，在挑選時可以更快挑選到符合自身需求的主機板。

如何挑選適合的主機板型號？

darkFlash大飛台灣官方電腦周邊直營
