實用技巧

主機板是電腦的中樞神經系統，負責連接並供電給所有硬體元件。不過對剛接觸 DIY 的新手來說，主機板上密密麻麻的插槽、針腳和英文縮寫，確實會讓人一時摸不著頭緒。

本次的教學文章將分為兩部分，帶你逐一了解主機板上的重要區塊，說明各部分的功能與接法，讓你在安裝 CPU、顯示卡、記憶體、SSD、風扇等組件時，不再手忙腳亂！

你該知道的第一件事：主機板尺寸

在研究各種接頭之前，最重要的是先確認主機板的尺寸與結構。

：選擇主機板時，請確保你的機殼可以對應該尺寸（如 ATX、Micro-ATX、Mini-ITX ）。

這是處理器（CPU）的安裝位置，通常是帶有扣具的方形插槽。

：插槽類型必須與你選用的 CPU 型號相符，不能亂配。

：多數主機板在 CPU 插槽旁會有一塊 VRM 散熱片，用來穩定供電。

效能關鍵之一：記憶體插槽（RAM）

這是插入記憶體模組的位置，通常是位在 CPU 插槽旁邊的長條垂直插槽。

：安裝時請遵循雙通道配置，通常是從 CPU 起算第 2 和第 4 條插槽（實際建議依主機板手冊為準）。

顯卡與擴充卡的舞台：PCIe擴充插槽

這是位於 CPU 下方的水平插槽：

：建議將顯卡插在最上方的 PCIe x16 插槽，這條通常會提供最大的頻寬。

高速與穩定兼具：儲存裝置插槽M.2、SATA

現代主機板會同時具備 M.2 插槽與 SATA 接孔，對應不同類型的儲存設備。

M.2 插槽（適用 NVMe 或 SATA SSD）：

SATA 接孔（適用 2.5 吋 SSD、傳統硬碟）：

：部分 M.2 插槽在使用時會停用對應的 SATA 接孔，請務必查閱主機板手冊確認相容性。

在下一篇文章，我們會繼續介紹主機板另一側的重要區域，包含 SATA 接口、電源接頭、前置 I/O、風扇接頭等，完整看完上下兩集，你就可以在組裝電腦時掌握全局！





主機板是電腦的中樞神經系統，負責連接並供電給所有硬體元件。不過對剛接觸 DIY 的新手來說，主機板上密密麻麻的插槽、針腳和英文縮寫，確實會讓人一時摸不著頭緒。



本次的教學文章將分為兩部分，帶你逐一了解主機板上的重要區塊，說明各部分的功能與接法，讓你在安裝 CPU、顯示卡、記憶體、SSD、風扇等組件時，不再手忙腳亂！



你該知道的第一件事：主機板尺寸

在研究各種接頭之前，最重要的是先確認主機板的尺寸與結構。

❗️注意：選擇主機板時，請確保你的機殼可以對應該尺寸（如 ATX、Micro-ATX、Mini-ITX ）。

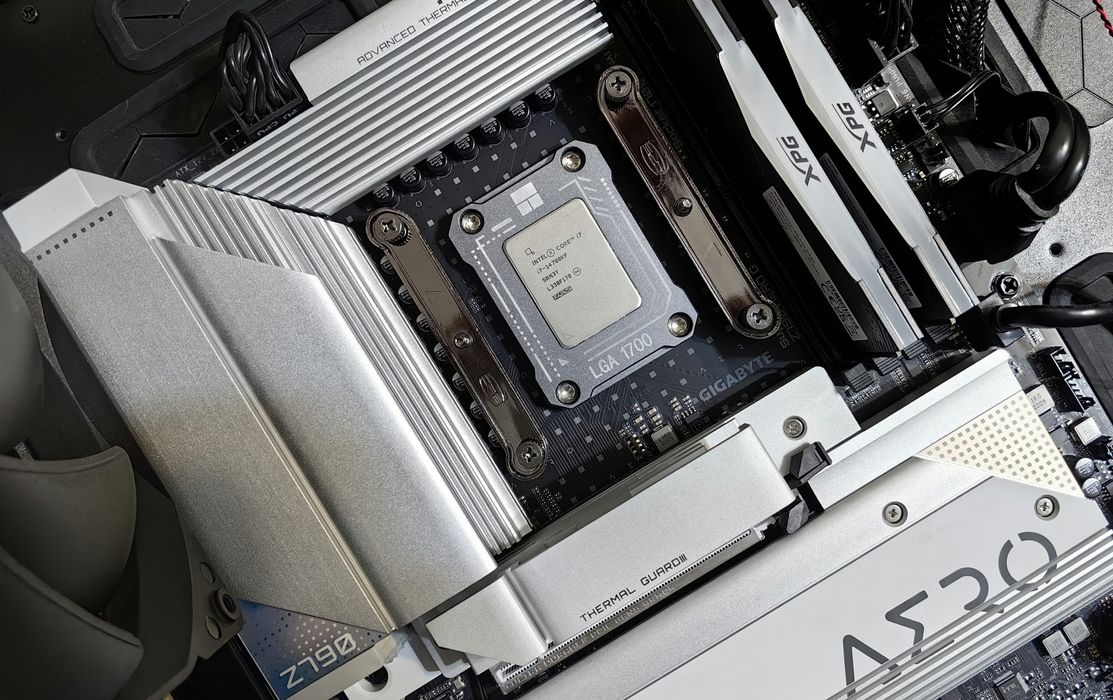

電腦的控制中樞：CPU插槽





這是處理器（CPU）的安裝位置，通常是帶有扣具的方形插槽。





Intel：常見如 LGA 1851、LGA 1700（插針在主機板上）



AMD：常見如 AM4、AM5（插針在 CPU 上）

❗️注意：插槽類型必須與你選用的 CPU 型號相符，不能亂配。

❗️注意：多數主機板在 CPU 插槽旁會有一塊 VRM 散熱片，用來穩定供電。



效能關鍵之一：記憶體插槽（RAM）





這是插入記憶體模組的位置，通常是位在 CPU 插槽旁邊的長條垂直插槽。





常標示為 DIMM1、DIMM2 等



插槽數量依主機板大小而異，通常為 2 或 4 條



僅支援 DDR4 或 DDR5，不可混插

❗️注意：安裝時請遵循雙通道配置，通常是從 CPU 起算第 2 和第 4 條插槽（實際建議依主機板手冊為準）。



顯卡與擴充卡的舞台：PCIe擴充插槽





這是位於 CPU 下方的水平插槽：





最長的插槽支援 PCIe x16，通常安裝顯示卡



較短的插槽可用於擷取卡、Wi-Fi 卡、音效卡等



新一代主機板支援 PCIe Gen 5.0，但目前主流顯卡仍採用 Gen 4.0

❗️注意：建議將顯卡插在最上方的 PCIe x16 插槽，這條通常會提供最大的頻寬。



高速與穩定兼具：儲存裝置插槽M.2、SATA





現代主機板會同時具備 M.2 插槽與 SATA 接孔，對應不同類型的儲存設備。



M.2 插槽（適用 NVMe 或 SATA SSD）：





多位於 PCIe 插槽之間



常標示為 M.2_1、M.2_2 等



安裝前可能需卸下散熱片



SATA 接孔（適用 2.5 吋 SSD、傳統硬碟）：





通常為 4～6 個 L 型連接埠，集中在主機板邊緣

❗️注意：部分 M.2 插槽在使用時會停用對應的 SATA 接孔，請務必查閱主機板手冊確認相容性。



下篇預告

在下一篇文章，我們會繼續介紹主機板另一側的重要區域，包含 SATA 接口、電源接頭、前置 I/O、風扇接頭等，完整看完上下兩集，你就可以在組裝電腦時掌握全局！

帶你看懂主機板結構，裝機不再卡關！

主機板怎麼看（上篇）：CPU、記憶體與PCIe插槽

選購指南

近期 Intel 推出了全新世代 Intel Core Ultra 200S CPU 處理器，與以往使用數字世代不同，直接改成 Ultra 取代，以表 Intel 脫胎換骨的決心。小編就來帶著各位了解全新的 Intel Core Ultra 200S CPU 處理器！

全新的 Ultra 200S 名稱對應 14 代哪一個型號？

Intel Core Ultra 200S CPU 處理器對應 14 代為以下

為了提升 AI 運算能力，Intel 首次在 CPU 內加入 NPU，使各個人電腦具備一定程度的 AI 運算能力，不再仰賴雲端運算。NPU 是一種專門設計用於加速神經網路運算和 AI 的處理單元。與傳統的 CPU 和 GPU 不同，NPU 能專注於處理複雜的數學計算，特別是與人工神經網路相關的運算。

採用新一代P-Core（效能核心）與E-Core（效率核心）混合架構，能在處理多任務時智慧調配資源，提升多工效能，並確保高效能工作負載的處理速度。

Intel 持續強化內建顯卡的圖形效能

，配備了升級版的 Intel Arc GPU，在內建圖形運算性能上大幅提高。對於需要圖形運算的遊戲或創作者來說，Core Ultra 提供了更高效的圖形處理能力。

由於 Core Ultra 200S 系列更換架構及腳位，因此並不支援 Z790、B760 之前推出的主機板。目前僅有 Z890 主機板支援 Core Ultra 200S 系列 CPU 處理器。

Core Ultra 200S 系列 CPU 處理器對應的 Z890 主機板不再支援 DDR4 記憶體，選購時需特別注意不要買到 DDR4 記憶體。

Core Ultra 200S 系列 CPU 散熱器選購

由於Ultra 5 的處理器數量較少，發熱量並不會太高，因此推薦風冷散熱器及 240mm水冷散熱器就足夠了。

Core Ultra 7 265K / Core Ultra 9 285K 散熱器選購建議

Ultra 7 及Ultra 9都擁有相當高的效能及發熱量，因此建議使用 360mm的水冷進行解熱。

選購 Intel Core Ultra 200S CPU 時，根據工作負載、預算和擴充需求選擇合適的型號，將更好地發揮其在 AI 加速、效能和圖形處理上的強大表現。





近期 Intel 推出了全新世代 Intel Core Ultra 200S CPU 處理器，與以往使用數字世代不同，直接改成 Ultra 取代，以表 Intel 脫胎換骨的決心。小編就來帶著各位了解全新的 Intel Core Ultra 200S CPU 處理器！



全新的 Ultra 200S 名稱對應 14 代哪一個型號？

Intel Core Ultra 200S CPU 處理器對應 14 代為以下





Core Ultra 9 285K 對應 Core I9-14900K



Core Ultra 7 265K 對應 Core I7-14700K



Core Ultra 5 245K 對應 Core I5-14600K



Intel Core Ultra 有哪些升級？

加入神經網路處理單元 (NPU)

為了提升 AI 運算能力，Intel 首次在 CPU 內加入 NPU，使各個人電腦具備一定程度的 AI 運算能力，不再仰賴雲端運算。NPU 是一種專門設計用於加速神經網路運算和 AI 的處理單元。與傳統的 CPU 和 GPU 不同，NPU 能專注於處理複雜的數學計算，特別是與人工神經網路相關的運算。







架構改進

採用新一代P-Core（效能核心）與E-Core（效率核心）混合架構，能在處理多任務時智慧調配資源，提升多工效能，並確保高效能工作負載的處理速度。



提升圖形處理能力

Intel 持續強化內建顯卡的圖形效能，配備了升級版的 Intel Arc GPU，在內建圖形運算性能上大幅提高。對於需要圖形運算的遊戲或創作者來說，Core Ultra 提供了更高效的圖形處理能力。



選購Intel Core Ultra 200S注意事項

主機板支援

由於 Core Ultra 200S 系列更換架構及腳位，因此並不支援 Z790、B760 之前推出的主機板。目前僅有 Z890 主機板支援 Core Ultra 200S 系列 CPU 處理器。







RAM 記憶體支援

Core Ultra 200S 系列 CPU 處理器對應的 Z890 主機板不再支援 DDR4 記憶體，選購時需特別注意不要買到 DDR4 記憶體。







Core Ultra 200S 系列 CPU 散熱器選購

Core Ultra 5 245K 散熱器選購建議

由於Ultra 5 的處理器數量較少，發熱量並不會太高，因此推薦風冷散熱器及 240mm水冷散熱器就足夠了。

散熱器推薦：Z4 Pro Mist 風冷散熱器 / DN-240S 水冷散熱器







Core Ultra 7 265K / Core Ultra 9 285K 散熱器選購建議

Ultra 7 及Ultra 9都擁有相當高的效能及發熱量，因此建議使用 360mm的水冷進行解熱。

散熱器推薦：DN-360 水冷散熱器 / DN-360S 水冷散熱器











選購 Intel Core Ultra 200S CPU 時，根據工作負載、預算和擴充需求選擇合適的型號，將更好地發揮其在 AI 加速、效能和圖形處理上的強大表現。

全新 Intel CPU 處理器強勢來襲，更加了解有助於玩家選購及升級。

全新 Intel Core Ultra 200S CPU 處理器選購指南

背插式主機板是一種將處理器、顯示卡及主機板上需要連接電源的插槽及接口改到主機板背後。這種設計可以讓機殼內部看起來更加簡潔，大幅提供理線效果。除此之外，還有哪些特點呢？

背插式主機板將所有的線材改到主機板背後連接，因此機殼內部再也看不到雜亂的線材，整體變得非常的整齊。

在安裝 CPU 供電線材時，常常會因為機殼頂部水冷排的干涉，導致供電的連接上非常困難。但供電孔位改到背面後，不再出現線材安裝的困難，大大提升裝機的效率。

有哪些主機板廠商有推出背插式主機板？

目前華碩將支援背插式的主機板命名為 BTF，因此只要有看到型號中有 BTF，代表該型號為背插式主機板。

看到 Project Zero，就代表是 MSI 推出的背插式主機板。目前僅推出銀色版本，且在主機板上還有代表 Project Zero 的標示，辨識度非常高！

B650E AORUS STEALTH ICE 是目前唯一一張背插式主機板型號，而且只支援 AMD 處理器，在選購這張主機板時需要特別留意。

購買背插式主機板時需要注意哪些呢？

如選擇背插式主機板後，需要特別留意機殼是否也支援背插式主機板。除了機殼的說明外，也可以透過觀察機殼內部的開孔，快速辨識是否支援背插板。

由於主機板的線材都改到背後進行連接，因此後方的理線空間需要夠深，才能避免線材整理好，但背板合不上的尷尬畫面。

背插式主機板會不會成爲主流？

雖然目前主機板廠商推出的速度有點緩慢，但背插式主機板兼具了機殼線材的美觀性及裝機效率。無論是從顏值還是 DIY 玩家的角度都是好的發展方向，因此期待主機板廠持續推出更具性價比的背插式主機板，推動背插式主機板普及化。

darkFlash 推出第一款支援背插式主機板 - DY470 機殼。除了支援背插式主機板外，外觀也相當有特色，採用三面超透徹玻璃面板設計及不規則切角設計，放在桌上宛如一件藝術品。為了體貼 DIY 玩家，後板還附贈了流線波浪造型理線背板，讓玩家輕鬆將線材完美隱藏。標配四顆高效能 ARGB 風扇，為散熱而生。





背插式主機板是一種將處理器、顯示卡及主機板上需要連接電源的插槽及接口改到主機板背後。這種設計可以讓機殼內部看起來更加簡潔，大幅提供理線效果。除此之外，還有哪些特點呢？



背插式主機板的特點

機殼內部美觀

背插式主機板將所有的線材改到主機板背後連接，因此機殼內部再也看不到雜亂的線材，整體變得非常的整齊。







線材的連接更加簡單

在安裝 CPU 供電線材時，常常會因為機殼頂部水冷排的干涉，導致供電的連接上非常困難。但供電孔位改到背面後，不再出現線材安裝的困難，大大提升裝機的效率。







有哪些主機板廠商有推出背插式主機板？

華碩 BTF 系列

目前華碩將支援背插式的主機板命名為 BTF，因此只要有看到型號中有 BTF，代表該型號為背插式主機板。







微星 Project Zero 系列

看到 Project Zero，就代表是 MSI 推出的背插式主機板。目前僅推出銀色版本，且在主機板上還有代表 Project Zero 的標示，辨識度非常高！







技嘉B650E AORUS STEALTH ICE

B650E AORUS STEALTH ICE 是目前唯一一張背插式主機板型號，而且只支援 AMD 處理器，在選購這張主機板時需要特別留意。



購買背插式主機板時需要注意哪些呢？

機殼是否支援背插板

如選擇背插式主機板後，需要特別留意機殼是否也支援背插式主機板。除了機殼的說明外，也可以透過觀察機殼內部的開孔，快速辨識是否支援背插板。





後方理線空間是否足夠

由於主機板的線材都改到背後進行連接，因此後方的理線空間需要夠深，才能避免線材整理好，但背板合不上的尷尬畫面。







背插式主機板會不會成爲主流？

雖然目前主機板廠商推出的速度有點緩慢，但背插式主機板兼具了機殼線材的美觀性及裝機效率。無論是從顏值還是 DIY 玩家的角度都是好的發展方向，因此期待主機板廠持續推出更具性價比的背插式主機板，推動背插式主機板普及化。







支援背插式主機板機殼推薦

DY470 星際曜石

darkFlash 推出第一款支援背插式主機板 - DY470 機殼。除了支援背插式主機板外，外觀也相當有特色，採用三面超透徹玻璃面板設計及不規則切角設計，放在桌上宛如一件藝術品。為了體貼 DIY 玩家，後板還附贈了流線波浪造型理線背板，讓玩家輕鬆將線材完美隱藏。標配四顆高效能 ARGB 風扇，為散熱而生。











DY470 產品影片



背插式主機板是近期相當熱門的話題，它將成為主流有以下幾種原因。

背插式主機板是什麼？ 會是未來主流嗎？

PCI Express 又被簡稱 PCIe，是電腦主機板上常見的匯流排規格，主要是用來連接各種電腦硬體配備。PCIe 提供穩定高效的數據傳輸，因此被廣泛用於連接顯示卡、SSD、網卡及擷取卡等。

PCIe 採用點對點串行連接方式，不同設備都有專屬的傳輸通道，因此才能大幅提供數據傳輸速度。PCIe 插槽有不同的版本，如 PCIe 3.0、PCIe 4.0、PCIe 5.0

，每一代的速度都是接近倍數在成長。

：PCIe 插槽有不同的長度及通道數，主要有x1、x4、x8、x16 四種類型，x 後方的數字代表通道數，可以將它想像成一條高速公路有幾條車道，如 x16 代表同時有 16 個車道可以同步運作。

：PCIe 具有向下兼容性，PCIe 4.0 的設備可以插入PCIe 3.0 插槽使用，但最高速率會受限於 PCIe 3.0 的傳輸速率。

在挑選時，需要注意擴充產品的寬頻和主機板上的寬頻是否相同，因為低寬頻的通道會限制高寬頻產品的效能。

確保插槽的物理大小可以完成安裝。 X1 設備可以向上兼容安裝，反之則無法。

大部分的主機板都有插槽優先性，因此建議用重要的設備要安裝在距離 CPU 越近的地方，以確保最佳效能。

PCIe 插槽是主機板上關鍵的擴展插槽，通過它可以大大提升和擴展電腦的功能，從而滿足各種不同的使用需求。





PCI Express 又被簡稱 PCIe，是電腦主機板上常見的匯流排規格，主要是用來連接各種電腦硬體配備。PCIe 提供穩定高效的數據傳輸，因此被廣泛用於連接顯示卡、SSD、網卡及擷取卡等。



PCIe 的特點

高速傳輸：PCIe 採用點對點串行連接方式，不同設備都有專屬的傳輸通道，因此才能大幅提供數據傳輸速度。PCIe 插槽有不同的版本，如 PCIe 3.0、PCIe 4.0、PCIe 5.0，每一代的速度都是接近倍數在成長。



不同的插槽大小：PCIe 插槽有不同的長度及通道數，主要有x1、x4、x8、x16 四種類型，x 後方的數字代表通道數，可以將它想像成一條高速公路有幾條車道，如 x16 代表同時有 16 個車道可以同步運作。



向下兼容：PCIe 具有向下兼容性，PCIe 4.0 的設備可以插入PCIe 3.0 插槽使用，但最高速率會受限於 PCIe 3.0 的傳輸速率。





PCI-e用途及建議使用插槽







顯示卡 GPU





建議插槽：PCIe x16



原因：顯示卡需要最大的寬頻來處理高難度的圖形運算，因此通常會安裝在 x16 的插槽上。x16 的插槽可提供最高效的傳輸效率，來確保顯示卡保持最佳效能。



固態硬碟 SSD





建議插槽：PCIe x4



原因：一般安裝 SSD 都會將其安裝在主機板 M.2 插槽上，但由於主機板上的M.2 插槽不夠多，因此可以挑選M.2 PCIe 擴充卡安裝在 x4 插槽上，充分發揮SSD 的性能。



網路卡 Network Card





建議插槽：PCIe x1 或 x4



原因：雖然市面上普遍的網路卡都支援熱插拔 USB 接口，但為了追求更加穩定的網路連接，因此會挑選 PCIe 擴充網卡。而x1 插槽足以應付大部分的需求，但如果是要追求更高網速的網路卡，建議使用 x4 提升穩定性。



擷取卡 Capture Card





建議插槽：PCIe x4 或 x8



原因：擷取卡對於實況主來說，可以說是不可或缺的配備之一。而擷取卡通常需要比較高的寬頻處理影像數據，尤其是高畫質的實況轉播，因此會使用x4或x8插槽以確保足夠的數據傳輸速率。



PCIe 注意事項

寬頻兼容性：在挑選時，需要注意擴充產品的寬頻和主機板上的寬頻是否相同，因為低寬頻的通道會限制高寬頻產品的效能。

物理兼容性：確保插槽的物理大小可以完成安裝。 X1 設備可以向上兼容安裝，反之則無法。

插槽優先性：大部分的主機板都有插槽優先性，因此建議用重要的設備要安裝在距離 CPU 越近的地方，以確保最佳效能。







PCIe 插槽是主機板上關鍵的擴展插槽，通過它可以大大提升和擴展電腦的功能，從而滿足各種不同的使用需求。

PCIe 插槽作為主機板上擴充槽位之一，了解 PCIe 插槽特點及建議使用後，即可將擴充設備效能最大化。

主機板上的 PCIe 是什麼？

在挑選主機板之前，CPU 處理器的選擇至關重要。因為 Intel 及 AMD 所使用的主機板並不相通，初次接觸 DIY PC 的玩家需要特別注意。這邊將主機板的分級分為入門級、中階及高階進行區分。

在選擇主機板時，應根據自己的需求、預算和使用場景來決定合適的型號和分級。





在挑選主機板之前，CPU 處理器的選擇至關重要。因為 Intel 及 AMD 所使用的主機板並不相通，初次接觸 DIY PC 的玩家需要特別注意。這邊將主機板的分級分為入門級、中階及高階進行區分。



入門級主機板





主要客群：





普通家用主機



辦公用主機

特點：





擁有基本的擴充性，RAM 插糟基本上只會 2 個及一個 PCIE 插槽。



主機板 I/O 位置通常不會有散熱板，可以直接看到 PCB 板上的晶片。

處理器選購建議：





Intel：I3 系列、I5 系列



AMD：R3 系列、R5 系列

主機板選購型號：





Intel：H 系列、部分入門 B 系列。如 H610 。



AMD：A 系列。如 A520、A620。





中階主機板





主要客群：





輕度電競玩家



普通內容創作者

特點：





擁有更高的擴充性，RAM 插糟會有 4 個及多個 PCIE 插槽。



散熱用料通常會比 H 系列更好，部分中階的主機板還有 ARGB 燈效。

處理器選購建議：





Intel：I5 系列、I7 系列



AMD：R5 系列、R7 系列

主機板選購型號：





Intel：B 系列。如B660、B760。



AMD：B系列。如B550、B650。







高階主機板





主要客群：





重度電競玩家



專業內容創作者



高效能電腦愛好者

特點：





擁有最高擴充性如全覆蓋的散熱片、多個 PCIE 插槽及 USB Type-C 接口。



支援超頻功能，可以解放處理器的效能極限。

處理器選購建議：





Intel：I7 系列、I9 系列及所有尾數帶 K 的 CPU 處理器。



AMD：R7 系列、R9 系列

主機板選購型號：





Intel：Z 系列。如Z790。



AMD：X系列。如X670、X670E。





在選擇主機板時，應根據自己的需求、預算和使用場景來決定合適的型號和分級。

將主機板區分為入門級、中階及高階，在挑選時可以更快挑選到符合自身需求的主機板。

如何挑選適合的主機板型號？
